Pramoninis Gigabit PoE injektorius APOE03G | 10/100/1000Base-T IEEE 802.3af/at midspan su atsarginiu DC įėjimu

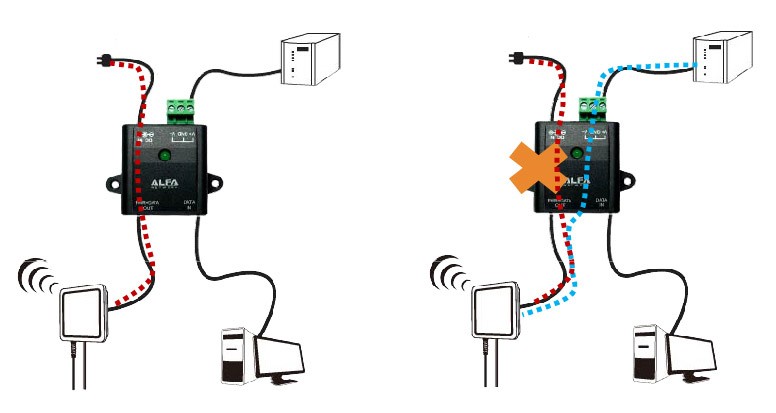

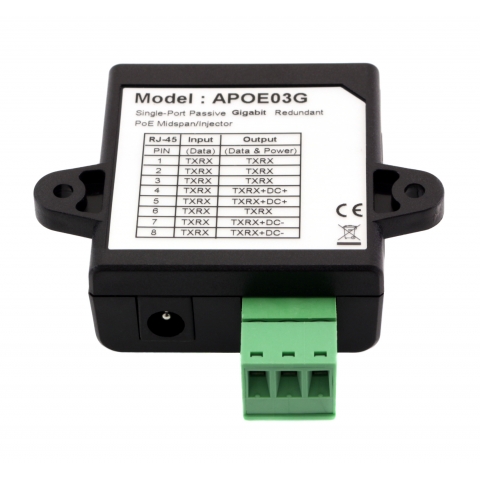

APOE03G yra vieno prievado Gigabit redundantinis PoE injektorius, skirtas tiekti DC maitinimą suderinamiems PoE tinklo įrenginiams per RJ-45 jungtį. Jis palaiko 10/100/1000 Base-T Ethernet ir IEEE 802.3af/at PoE, naudojant Mode B, kai maitinimas perduodamas per 4/5 ir 7/8 kontaktus. Tokiu būdu injektorius per tinklo kabelį gali maitinti suderinamus įrenginius, pavyzdžiui, belaidžius prieigos taškus, IP telefonus ir IP vaizdo stebėjimo kameras. Įėjimo įtampa gali būti 5–57 V DC, o nominali vertė yra 48 V DC; išėjimo įtampa atitinka įėjimo įtampą. Didžiausia srovė yra 1,7 A. APOE03G taip pat turi gnybtų bloko jungtį atsarginiam maitinimui, todėl jį galima prijungti prie UPS ir turėti papildomą maitinimo šaltinį tuo atveju, jei pagrindinis maitinimas būtų nutrauktas.

Integruojant į skirtingas instaliacijas, injektorius naudoja 2,1/5,5 mm DC maitinimo kištuką, kurio ilgis yra 12 ± 0,5 mm; vidinis kontaktas yra teigiamas, o išorinis – neigiamas. Darbinės temperatūros diapazonas yra nuo −35 iki 60 °C, o laikymo temperatūros diapazonas – nuo −45 iki 70 °C. Įrenginys skirtas veikti esant 10–90 % santykinei oro drėgmei be kondensacijos. Korpusas pagamintas iš tekstūruoto juodo ABS plastiko, jo matmenys yra 67 × 67 × 24 mm, todėl įrenginys yra kompaktiškas ir gali būti montuojamas šalia suderinamos tinklo įrangos. APOE03G sveria 40 g, todėl išlieka lengvas, kartu turėdamas jungtis, reikalingas tiek pagrindiniam, tiek redundantiniam maitinimui.
