APOE08 PoE injektorius – 8 prievadų Fast Ethernet PoE injektorius

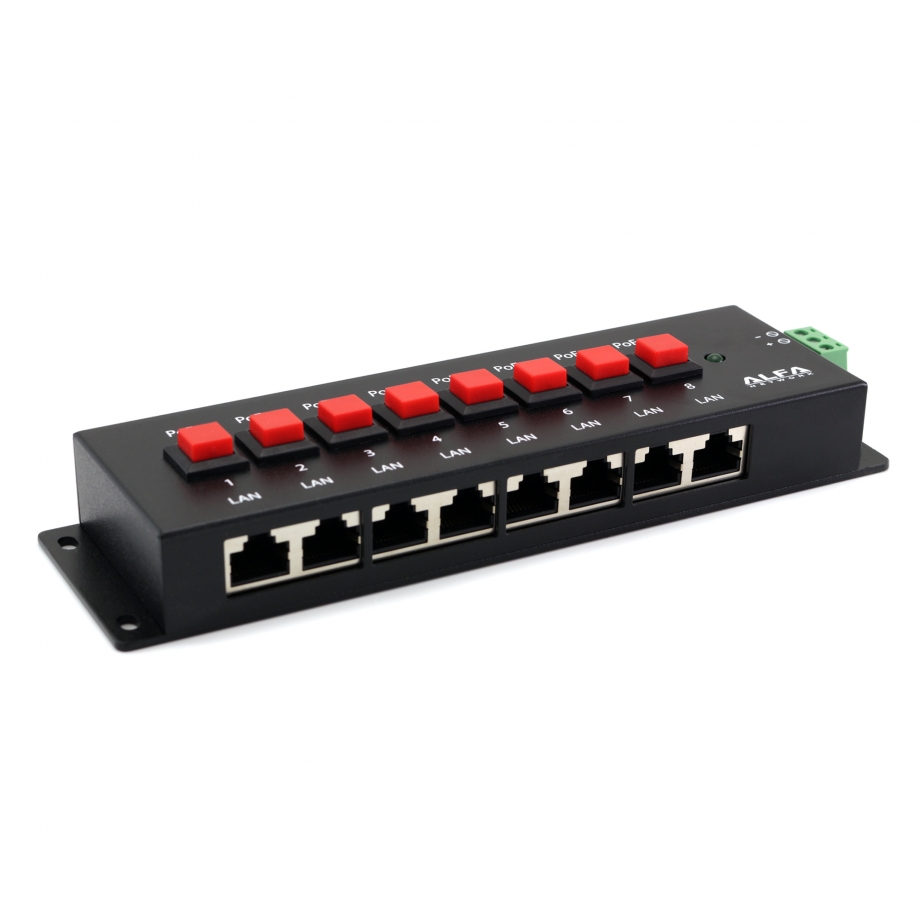

APOE08 yra aštuonių prievadų pasyvusis PoE injektorius, leidžiantis iš vieno maitinimo šaltinio maitinti iki aštuonių pasyviųjų PoE įrenginių. Jis skirtas sistemoms, kuriose naudojami tokie įrenginiai kaip prieigos taškai, IP kameros ir IP telefonai, o duomenys bei maitinimas jiems perduodami per atskiras RJ45 išvestis. Injektorius palaiko 10/100 Mbps duomenų perdavimo spartą. Duomenims naudojami RJ45 kontaktai 1, 2, 3 ir 6, o maitinimas perduodamas per 4 ir 5 kontaktus teigiamam poliui bei per 7 ir 8 kontaktus neigiamam poliui. Toks kontaktų išdėstymas nustato, kaip duomenys ir maitinimas perduodami per kiekvieną išvestį, todėl į jį būtina atsižvelgti parenkant prijungiamus pasyviuosius PoE įrenginius.

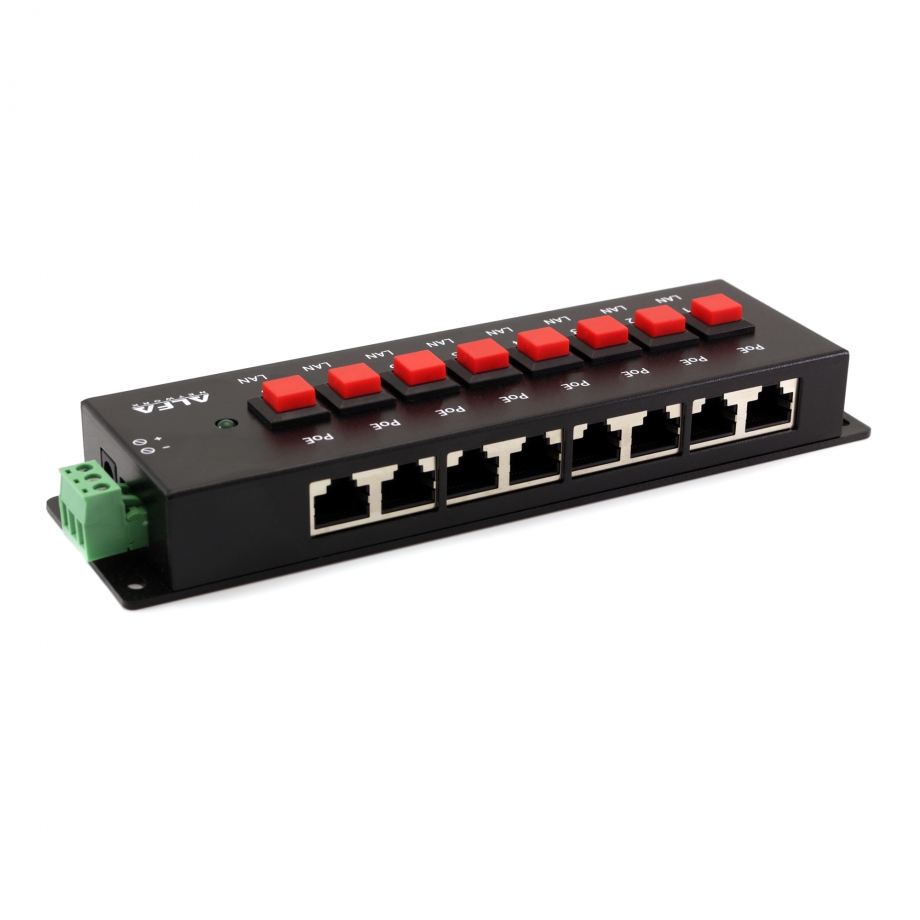

Maitinimas gali būti tiekiamas iš 12–48 VDC šaltinio per DC lizdą arba gnybtų bloką, todėl injektoriui numatyti du maitinimo prijungimo būdai. DC įėjimui naudojama 2,1 × 5,5 mm jungtis, o išėjime prieinama galia priklauso nuo įėjime tiekiamos galios. Kiekvienas iš aštuonių kanalų turi atskirą On/Off jungiklį, todėl atskirų prijungtų įrenginių maitinimą galima valdyti nepriklausomai, nedarant poveikio kitiems kanalams. Toks atskiras kanalų valdymas veikia kartu su bendru maitinimo įėjimu: vienas šaltinis maitina injektorių, o kiekvieną išvestį galima atskirai įjungti arba išjungti. APOE08 taip sujungia centralizuotą pasyviojo PoE maitinimo paskirstymą su nepriklausomu aštuonių Ethernet jungčių valdymu.
