LTE antena 5 dBi vidinė, juoda, 2 vnt. | 4G LTE visakryptės antenos su SMA vyrišku jungtimi

LTE-IAB-5dBi komplektą sudaro dvi 4G LTE antenos, skirtos suderinamai įrangai prijungti per SMA Male sąsajas. Kiekviena antena veikia 690–2690 MHz dažnių diapazone, todėl visam palaikomam spektrui naudojama vienoda antenos konstrukcija. 5 dBi stiprinimas skirtas signalams perduoti ir priimti šiame diapazone, o 50 omų varža atitinka nurodytas RF sąsajos charakteristikas. Antenos naudoja vertikalią poliarizaciją, todėl montuojant jas reikia laikyti vertikalioje padėtyje. Kadangi komplekte yra dvi antenos, juo galima aprūpinti įrenginius, kuriems reikia poros vienodų išorinių mobiliojo ryšio antenų, nemaišant skirtingų antenų tipų ar elektrinių charakteristikų.

Kiekviena antena pasižymi visakrypte spinduliuote, todėl radijo signalas skleidžiamas aplink anteną, o ne sutelkiamas viena siaura kryptimi. Dėl to montuojant nereikia tiksliai nukreipti antenos į vieną konkretų tašką, o tai naudinga, kai bazinės stoties signalo kryptis gali skirtis. Nurodyta mažesnė nei 2,5 VSWR reikšmė apibūdina antenos suderinimą visame jos veikimo diapazone, o didžiausia įėjimo galia siekia 50 W. Šios savybės apibrėžia antenos RF veikimo sąlygas visame nurodytame dažnių diapazone. Abi antenas galima montuoti kaip vienodą komplektą, nes jos turi tokią pačią jungtį, poliarizaciją, stiprinimą, varžą ir spinduliuotės charakteristikas.

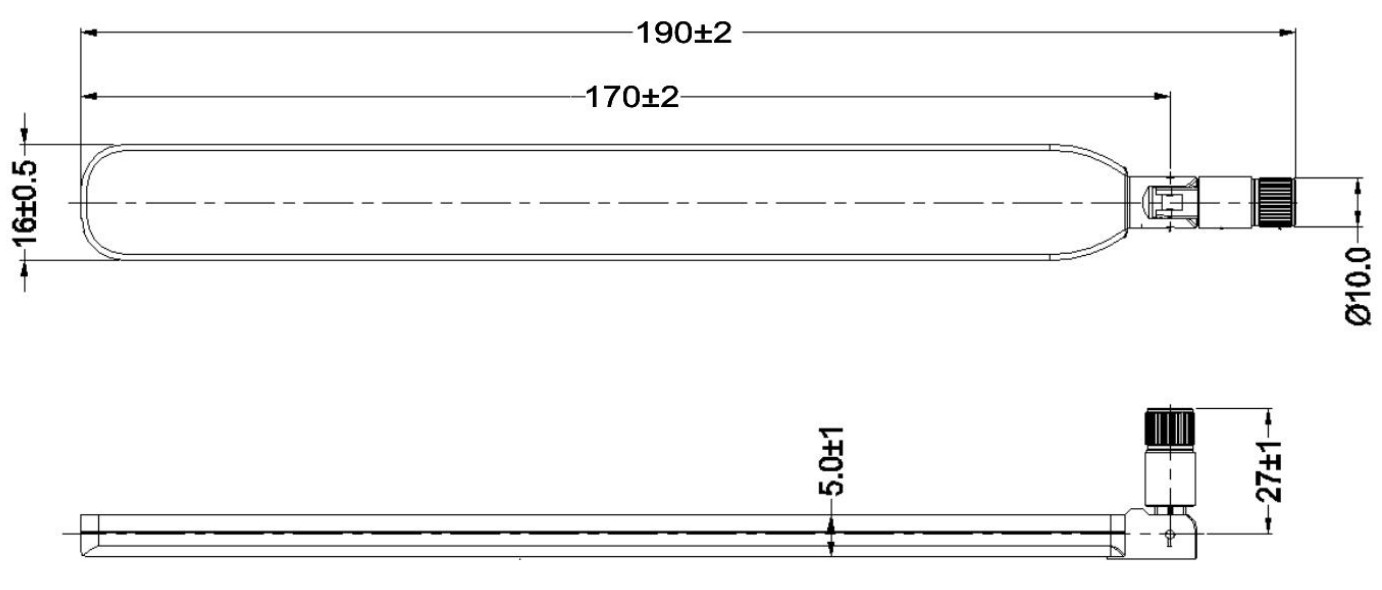

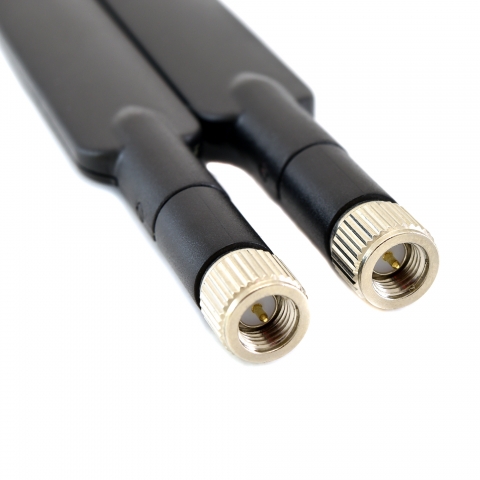

Antenos pagamintos naudojant ABS plastiką, varį ir PCB komponentus, o jų siauras korpusas yra 190 mm ilgio ir 17 mm pločio. Pailga forma leidžia išlaikyti kompaktišką konstrukciją ir kartu užtikrina patogų vertikalų antenos montavimą. SMA Male jungtis tvirtinama tiesiai prie suderinamo SMA Female prievado, todėl papildomo adapterio nereikia, jei įrenginyje naudojama atitinkama sąsaja. Lankstinė jungties dalis leidžia pritvirtinus anteną pakeisti jos padėtį. Tokia konstrukcija patogi tais atvejais, kai antenos išdėstymą lemia jungties kryptis ir ribota montavimo vieta.

Nuo −40 °C iki +80 °C veikimo temperatūros diapazonas leidžia antenas naudoti gaminiui nurodytomis aplinkos sąlygomis. Kompaktiški matmenys tinka įrenginiams, kuriuose reikia sumontuoti dvi išorines antenas be ilgų kabelių ar atskirų tvirtinimo elementų. Kadangi abi antenos turi tokias pačias fizines ir RF charakteristikas, sumontuotos kartu jos užtikrina vienodą išvaizdą ir tą patį prijungimo būdą. Tiesioginė SMA Male jungtis, vertikali poliarizacija ir reguliuojama konstrukcija supaprastina montavimą: kiekvieną anteną reikia prijungti prie suderinamo prievado, nustatyti vertikaliai ir palikti pakankamai vietos 190 mm ilgio antenos korpusui. Komplekte yra dvi vienodos LTE antenos, skirtos tiesiogiai prijungti prie suderinamos įrangos.
