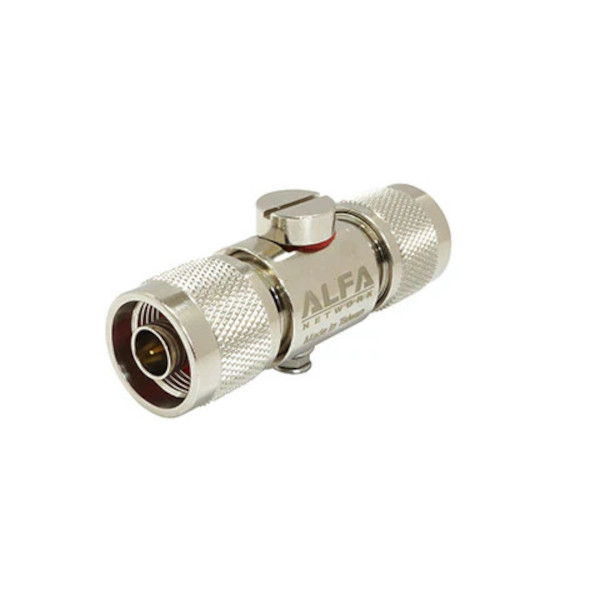

Alfa ALR serijos 0–6 GHz apsauga nuo žaibo ir viršįtampių N lizdas į N kištuką

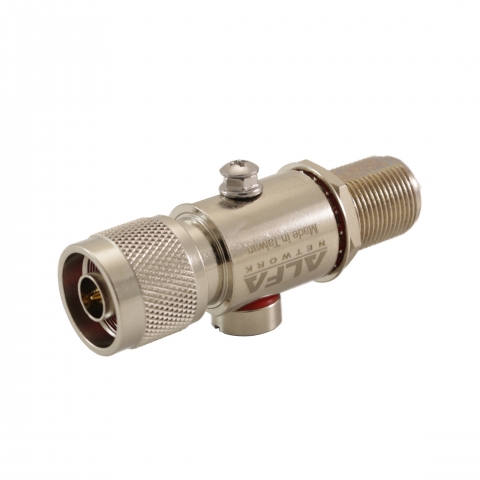

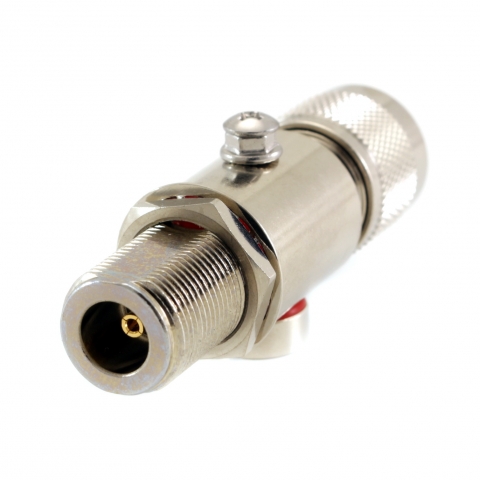

ALR06 yra profesionalus RF koaksialinių jungčių apsaugos nuo žaibo ir viršįtampių įrenginys, skirtas veikti 0–6 GHz dažnių diapazone. Jo korpusas pagamintas iš nikeliuoto žalvario, vienoje pusėje įrengta N Male, o kitoje – N Female jungtis, todėl įrenginį galima montuoti tiesiai į koaksialinę liniją tarp antenos jungties ir koaksialinio kabelio. Apsaugos įrenginio varža yra 50 Ω, VSWR mažesnis nei 1,5, o įterpties nuostoliai siekia 0,2 dB. Šios RF charakteristikos apibrėžia jo naudojimą signalų grandinėse, veikiančiose nurodytame dažnių diapazone, kai apsauga turi būti integruota tiesiai į koaksialinę jungtį.

Apsaugai nuo viršįtampių ALR06 nurodyta 90 V DC pramušimo įtampa ir 10 kA didžiausia atlaikoma srovė esant 8/20 µs bangos formai. Įrenginys vienodai apsaugo abi jungtis, o montavimo konstrukcijoje numatytas įžeminimo taškas. Izoliacijos varža yra 10 000 MΩ, o elektrodo talpa neviršija 1,5 pF. Apsaugos įrenginio vardinė galia yra 50 W, todėl RF sujungimo funkcija derinama su dokumentuota koaksialinės linijos apsauga nuo žaibo ir viršįtampių.
