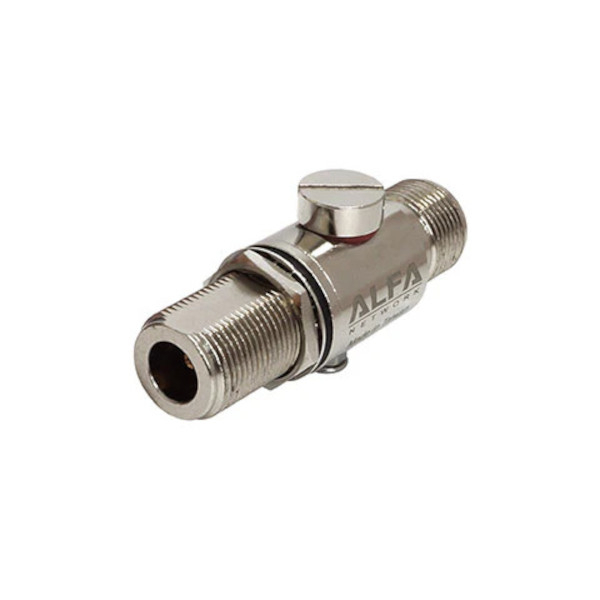

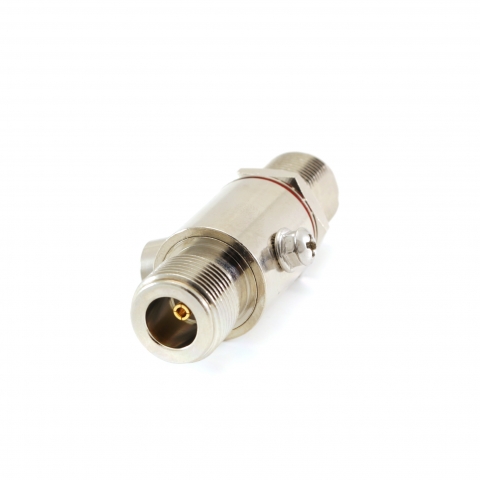

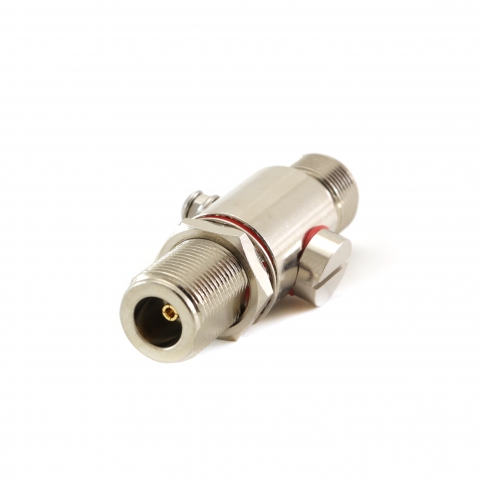

Alfa ALR62NF RF koaksialinis viršįtampių ribotuvas, N Female / N Female, 0–6 GHz, 50 Ω, 10 kA

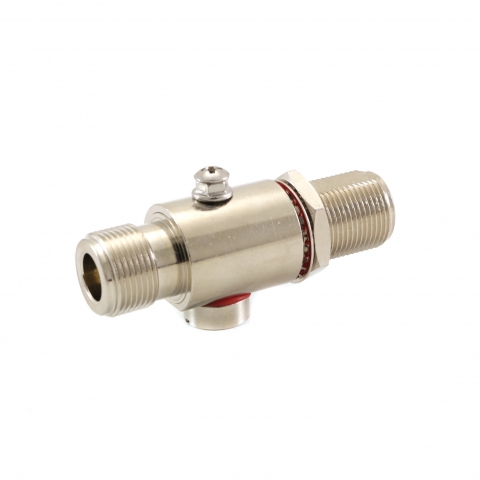

ALFA Network ALR62NF yra profesionalus žaibo ir viršįtampių apsaugos įtaisas, skirtas koaksialinėms RF jungtims, veikiančioms 0–6 GHz dažnių diapazone. Abiejuose jo galuose įrengtos N Female jungtys, todėl įtaisą galima tiesiogiai įterpti į suderinamą koaksialinę liniją nekeičiant jungčių tipo. 50 Ω varža atitinka nurodytą sistemos varžą, o mažesnis nei 1,5 VSWR ir 0,2 dB įneštinis slopinimas apibūdina apsaugos įtaiso veikimą signalų perdavimo grandinėje. Šie parametrai svarbūs todėl, kad apsaugos įtaisas tampa pačios RF perdavimo linijos dalimi, todėl jį reikia pasirinkti atsižvelgiant į konkrečios jungties elektrines charakteristikas. Korpusas pagamintas iš nikeliuoto žalvario.

Apsaugos parametrai apima 90 V DC pramušimo įtampą ir maksimalią 10 kA atlaikomą srovę esant 8/20 µs impulsui. Kartu šie dydžiai apibrėžia dokumentuotą įtampos slenkstį ir įtaiso gebėjimą atlaikyti viršįtampio srovę numatytoje koaksialinėje instaliacijoje. ALR62NF skirtas 50 W galiai, jo izoliacijos varža siekia 10 000 MΩ, o elektrodo talpa neviršija 1,5 pF. Šie elektriniai parametrai papildo RF charakteristikas ir apibrėžia apsaugos įtaiso veikimą koaksialinėje jungtyje, kai kartu užtikrinama apsauga nuo žaibo ir viršįtampių. Dėl 0–6 GHz dažnių diapazono, 50 Ω varžos, N Female jungčių ir nurodytų apsaugos parametrų ALR62NF yra specializuotas apsaugos komponentas, skirtas suderinamoms koaksialinėms RF sistemoms.
