3G/4G LTE 5 dBi vidaus krypties neaprėpianti antena su SMA jungtimi

JCG024 yra išorinė GSM antena, skirta korinio ryšio sistemoms, veikiančioms 824–960 MHz ir 1710–2170 MHz dažnių juostose. Linijinė poliarizacija ir 5,0 dBi stiprinimas zenito kryptimi padeda užtikrinti patikimą signalo siuntimą ir priėmimą nurodytuose dažnių diapazonuose, o 50 Ω varža užtikrina suderinamumą su atitinkama radijo ryšio įranga. Mažesnis nei 2,0 VSWR rodo efektyvų radijo dažnio energijos perdavimą visame antenos darbiniame diapazone. Aukšta strypinė konstrukcija su integruota apkrovos rite sudaro kompaktišką išorinį sprendimą, tinkantį tais atvejais, kai anteną reikia sumontuoti atokiau nuo prijungto įrenginio.

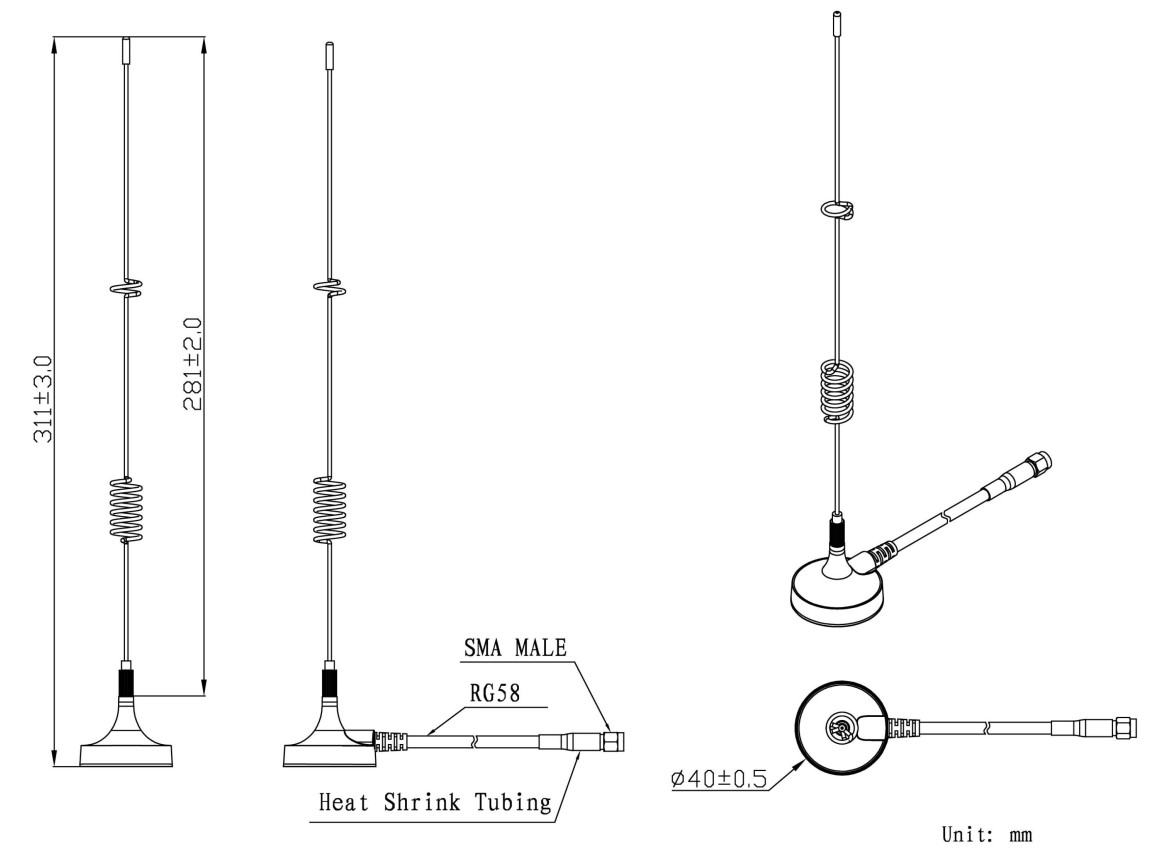

Antena turi magnetinį pagrindą, todėl ją galima lengvai pritvirtinti prie tinkamo metalinio paviršiaus negręžiant skylių ir nenaudojant varžtų. Toks tvirtinimo būdas leidžia prireikus greitai pakeisti antenos vietą. Ryšys su įranga užtikrinamas RG58 kabeliu, o SMA arba kitų tipų jungtys leidžia pasirinkti tinkamiausią prijungimo variantą pagal naudojamą įrangą. Bendras antenos aukštis siekia apie 311 mm, o 40 mm skersmens pagrindas leidžia išlaikyti kompaktišką montavimo plotą. Antena skirta naudoti nuo -40 °C iki +85 °C temperatūroje ir yra atspari vibracijai nuo 10 iki 55 Hz, esant 1,5 mm amplitudei per dviejų valandų bandymą. Atitiktis RoHS reikalavimams patvirtina, kad gaminys atitinka nurodytus aplinkosaugos reikalavimus.
