4G LTE vidinė magnetinė antena su 1,5 m kabeliu – kompaktiška didelio stiprinimo išorinė LTE antena

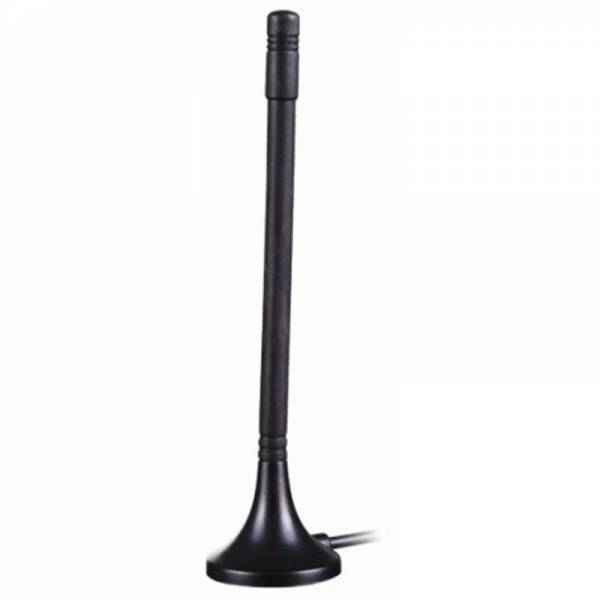

JCG016L yra magnetinė LTE antena, skirta korinio ryšio jungtims 698–868 MHz ir 1850–2690 MHz dažnių diapazonuose. Linijinė poliarizacija ir 2,0 dBi stiprinimas zenito kryptimi padeda užtikrinti patikimą signalo priėmimą ir perdavimą palaikomuose dažnių ruožuose, o 50 omų varža leidžia anteną naudoti su suderinama radijo ryšio įranga. Mažesnis nei 2,0 VSWR rodo efektyvų radijo dažnių energijos perdavimą visame darbiniame diapazone. Plonas vertikalus antenos elementas ir kompaktiškas pagrindas sudaro praktišką išorinę antenos konstrukciją, skirtą įrenginiams, kuriems reikalinga atskirai nuo įrangos korpuso sumontuota LTE antena.

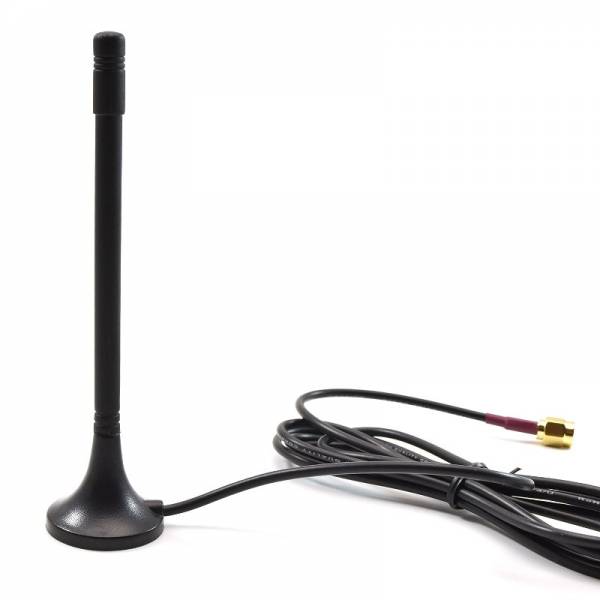

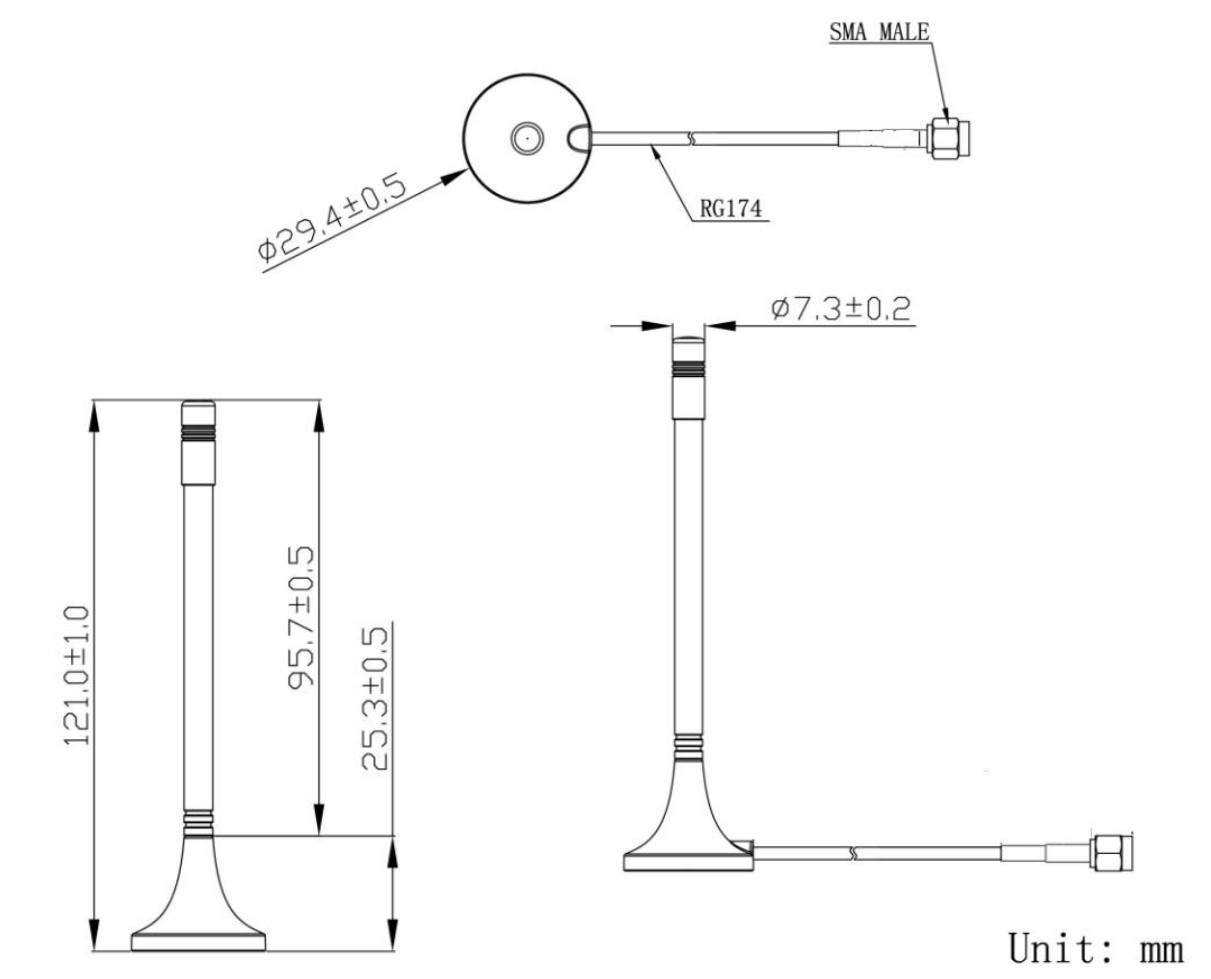

Magnetinis pagrindas leidžia anteną lengvai pritvirtinti prie tinkamo metalinio paviršiaus nenaudojant varžtų ar kitų nuolatinių tvirtinimo sprendimų, todėl prireikus ją galima greitai perkelti į kitą vietą. Antena jungiama 3 m ilgio RG174 kabeliu, kuris suteikia daugiau laisvės parenkant optimalią montavimo vietą prijungtos įrangos atžvilgiu. Galimi SMA arba kitų tipų jungčių variantai leidžia pritaikyti anteną prie naudojamos įrangos sąsajos. Bendras antenos aukštis siekia apie 121 mm, o pagrindo skersmuo yra apie 29,4 mm, todėl ji užima nedaug vietos. Antena skirta veikti nuo -40 °C iki +85 °C temperatūroje, atlaiko 10–55 Hz vibraciją su 1,5 mm amplitude per dviejų valandų bandymą. Atitiktis RoHS reikalavimams patvirtina, kad gaminys atitinka nurodytus aplinkosaugos reikalavimus.
