StarterDish kryptinė antena 27 dBi Waveguide – didelio stiprinimo CPE lėkštinė antena

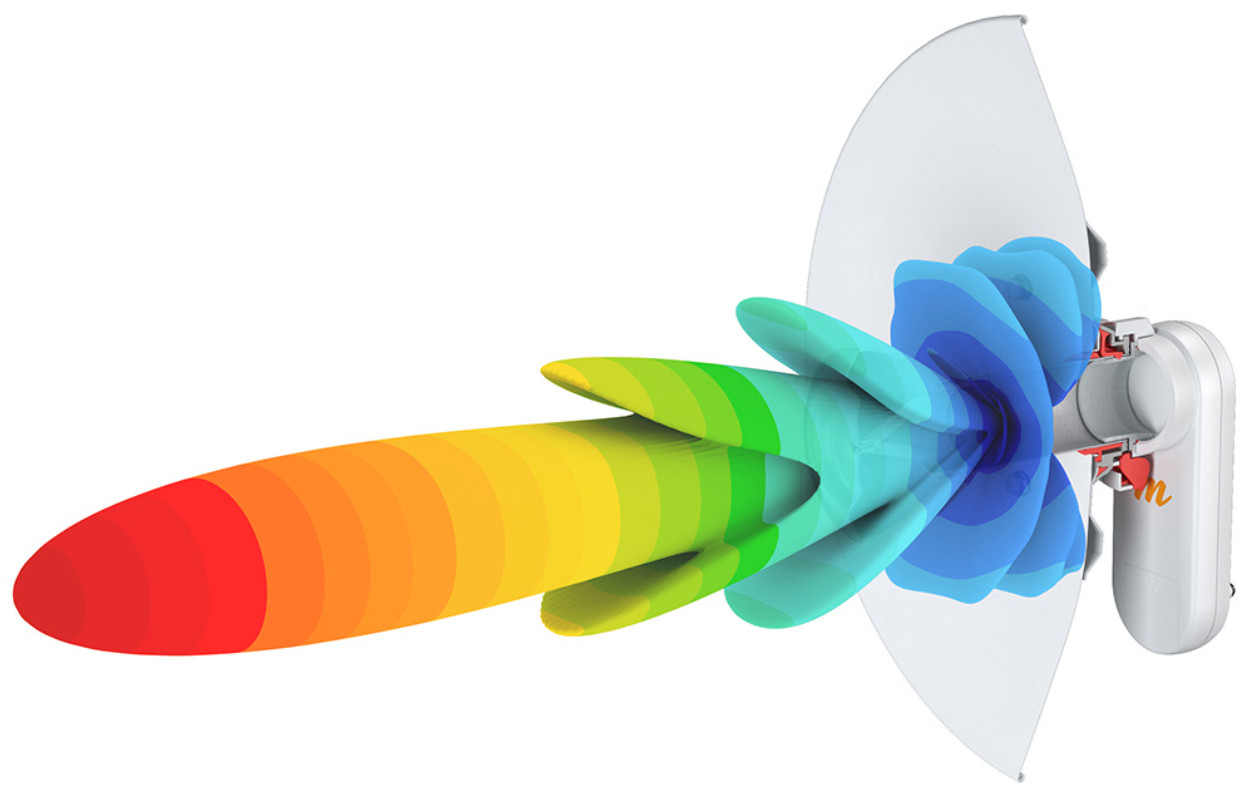

RF elements StarterDish 27 UM – tai kryptinė parabolinė antena, skirta CPE įrangai. Ji pasižymi dideliu stiprinimo koeficientu ir siaura spinduliavimo diagrama, todėl tinka belaidžiam ryšiui 5 GHz dažnių diapazone. Antena veikia 5150–5950 MHz dažnių diapazone, jos stiprinimo koeficientas siekia 27 dBi, o parabolinis reflektorius sutelkia spinduliavimą pasirinkta kryptimi. Dėl siauros spinduliavimo diagramos montuojant anteną ypač svarbu tiksliai nukreipti ją numatyto belaidžio ryšio kanalo kryptimi. Esant −3 dB lygiui, spindulio plotis horizontaliojoje ir vertikaliojoje plokštumose yra 6° tiek horizontaliai, tiek vertikaliai poliarizacijai. Tai užtikrina aiškiai išreikštą kryptinę spinduliavimo charakteristiką. Ne mažesnis kaip 33 dB priekinio ir galinio spinduliavimo santykis taip pat apibūdina spinduliavimo pagrindine kryptimi ir už reflektoriaus skirtumą.

StarterDish 27 UM prie suderinamos belaidžio ryšio įrangos jungiama per bangolaidžio jungtį, o ne įprastą koaksialinę antenos jungtį. Su antena suderinami RF elements StarterAdapter SMA, Mimosa C5x ir Ubiquiti PrismStation 5AC, IsoStation 5AC bei IsoStation M5. Todėl renkantis su antena naudojamą radijo ryšio įrangą galima rinktis iš kelių gamintojo aiškiai nurodytų suderinamų variantų. Bangolaidžio jungtis ir kryptinis reflektorius sudaro antenos konstrukcijos pagrindą, o pasirinkta suderinama belaidžio ryšio platforma lemia, kokia įranga bus naudojama kartu su antena. Toks sprendimas skirtas CPE sistemoms, kuriose svarbu tiksliai nukreipti spinduliavimą ir užtikrinti suderinamumą su naudojama radijo ryšio įranga.

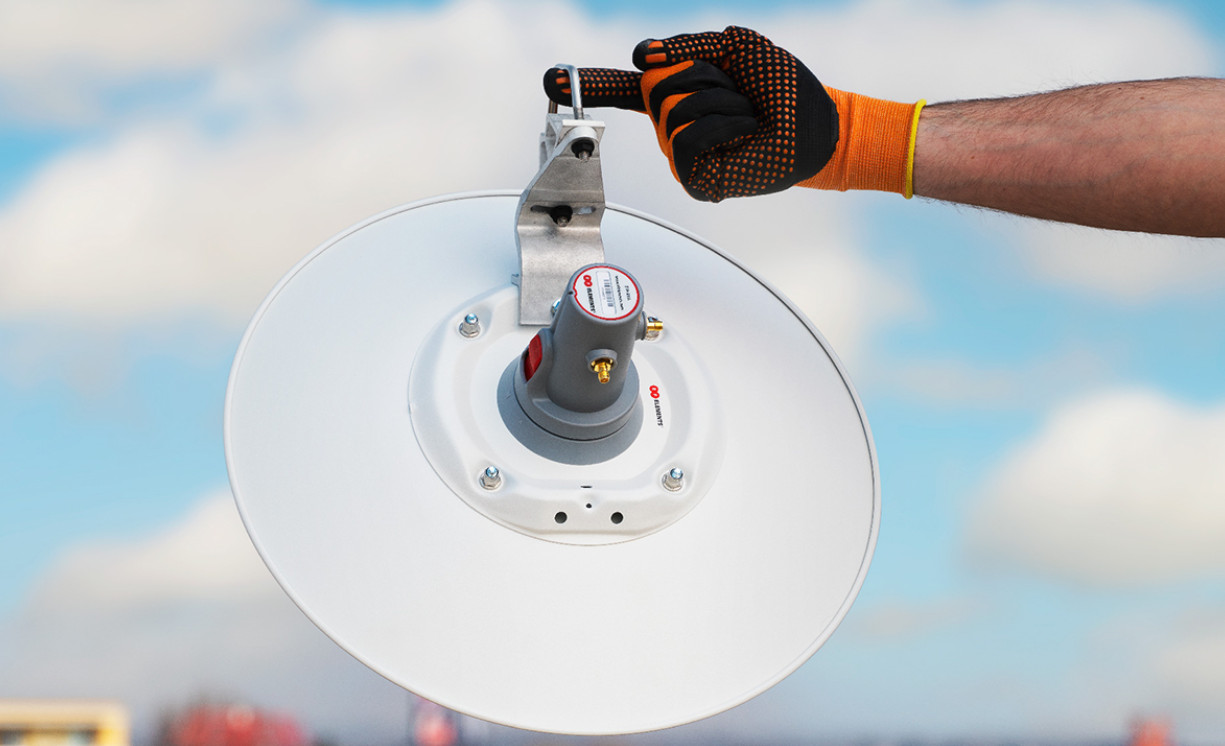

StarterDish 27 UM turi aliumininį reflektorių, o jos konstrukcija pritaikyta montuoti lauke. Dėl nedidelio svorio ir paprasto surinkimo anteną patogu paruošti montavimui, o IP65 apsaugos klasė nurodo nustatytą korpuso apsaugos nuo aplinkos poveikio lygį. Anteną galima tvirtinti prie 20–55 mm skersmens stulpų, tačiau gamintojas rekomenduoja rinktis stulpą, kurio skersmuo būtų kuo artimesnis 55 mm. Sumontavus anteną, jos vertikalųjį posvyrį galima mechaniškai reguliuoti ±15° diapazone ir taip tiksliau nukreipti ją norimo ryšio kanalo kryptimi. Ši reguliavimo galimybė ypač svarbi dėl siauros antenos spinduliavimo diagramos, nes tikslus padėties nustatymas yra neatsiejama tinkamo antenos nukreipimo dalis.

Antena gali veikti nuo −35 °C iki +55 °C temperatūroje, o jos atsparumas vėjui nurodytas iki 160 km/val. Į šias charakteristikas svarbu atsižvelgti planuojant montavimą lauke ir vertinant konkrečios vietos sąlygas. Konstrukcijoje naudojamas UV spinduliams atsparus ABS plastikas, aliuminis, plienas, cinkuotas plienas ir nerūdijančiojo plieno tvirtinimo detalės. Vis dėlto agresyvioje aplinkoje, pavyzdžiui, pakrančių zonose arba vietose, kur anteną veikia kaminų išmetamosios dujos, chemijos gamyklų tarša ar vulkaninė veikla, antenos korpusas gali pradėti oksiduotis anksčiau laiko. Tokioms sudėtingoms eksploatavimo sąlygoms RF elements rekomenduoja rinktis UltraDish serijos antenas. Į šį skirtumą verta atsižvelgti renkantis įrangą vietoms, kuriose ilgainiui anteną gali veikti nepalankūs aplinkos veiksniai.
