UltraDish kryptinė antena 21 dBi, TwistPort, 2 vnt. | Didelio stiprinimo plačiajuostė 5,18–6,4 GHz

RF elements UltraDish TP seriją sudaro kryptinės parabolinės antenos, skirtos naudoti su abonentiniais radijo ryšio moduliais. Antenos veikia 5180–6775 MHz dažnių diapazone ir pasižymi siaura spinduliavimo diagrama, sumažintais šoniniais spinduliavimo lapeliais bei stabiliu stiprinimu esant tiek horizontaliajai, tiek vertikaliajai poliarizacijai. Šios savybės padeda užtikrinti patikimą belaidį ryšį, nes signalas sutelkiamas reikiama kryptimi, o spinduliavimas už pagrindinio spindulio ribų sumažinamas. Serijoje siūlomi modeliai skiriasi stiprinimu ir spindulio pločiu, todėl anteną galima pasirinkti pagal reikalingą kryptinę aprėptį. Abiejuose modeliuose naudojamas aliumininis reflektorius, kurio konstrukcija užtikrina vienodą formą ir nedidelį antenos svorį. Reflektorius ir jo kryptinės savybės sudaro UltraDish TP konstrukcijos pagrindą, o abu modeliai veikia tame pačiame dažnių diapazone ir naudoja vienodą prijungimo sistemą.

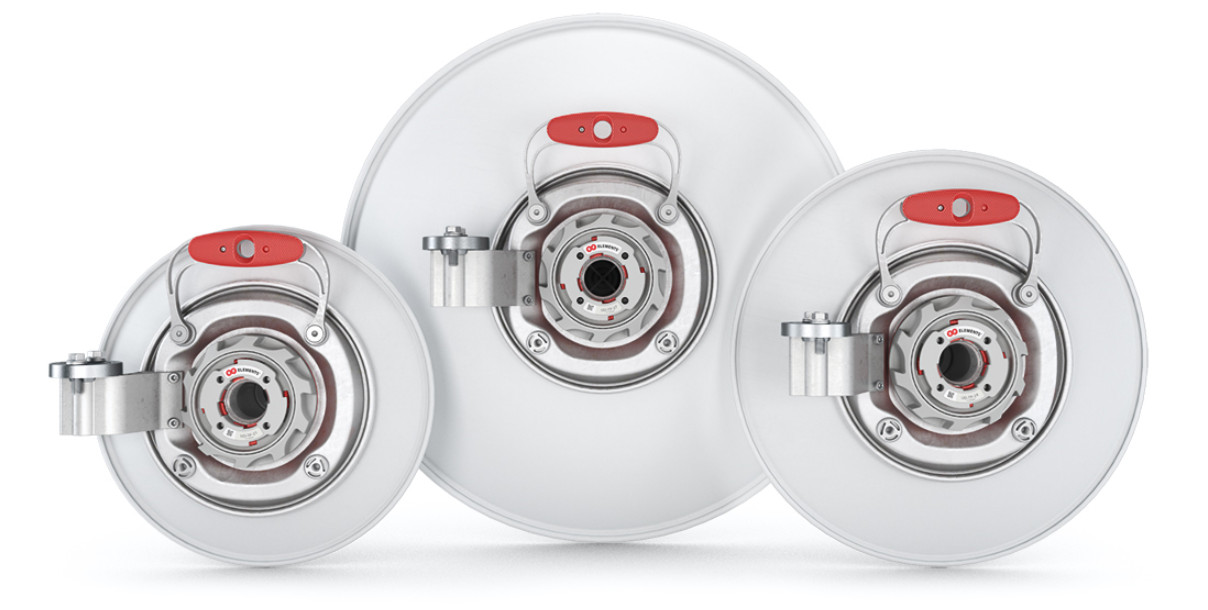

Vienas svarbiausių UltraDish TP serijos elementų – RF elements sukurta TwistPort bangolaidinė jungtis. Ši greito fiksavimo jungtis leidžia prijungti arba pakeisti suderinamą radijo ryšio įrenginį nekeičiant pačios antenos. Abu antenų modeliai suderinami su bet kuriuo TwistPort adapteriu, todėl tą pačią prijungimo sistemą galima naudoti su skirtingomis palaikomomis radijo įrangos konfigūracijomis. Vietoj įprastos koaksialinės antenos jungties suderinama įranga prijungiama per TwistPort bangolaidinę jungtį. Toks sprendimas ypač naudingas, kai reikia pakeisti radijo ryšio įrenginį, tačiau norima išsaugoti jau sumontuotą parabolinę anteną ir jos padėtį.

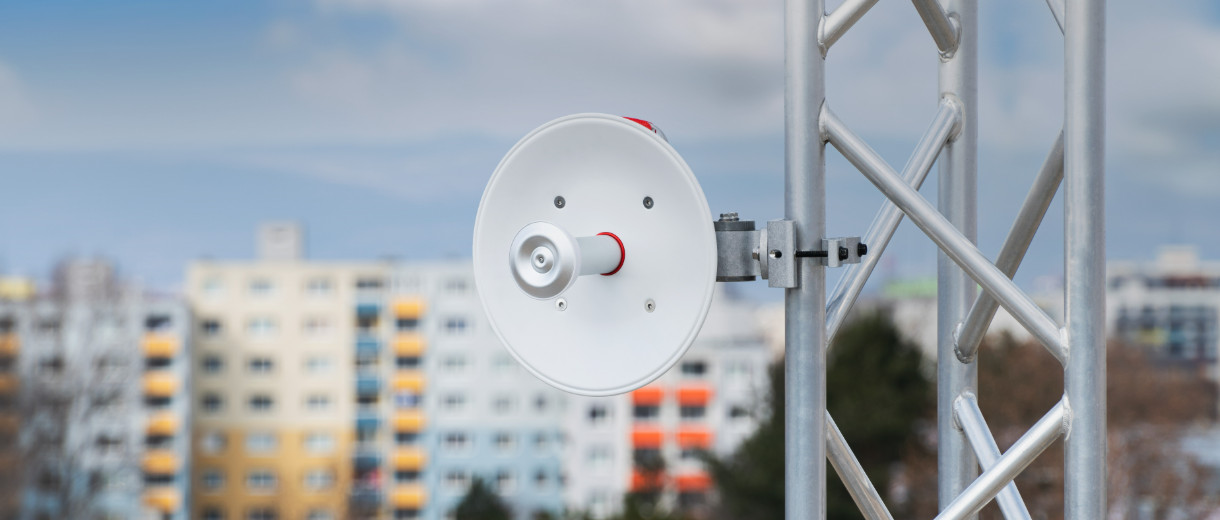

UltraDish TP serijos antenose naudojama tvirta tvirtinimo sistema, skirta patikimam montavimui lauke ir antenos krypties reguliavimui. Patobulinta tvirtinimo konstrukcija gerai sukimba su 40–80 mm skersmens stulpais, o RF elements rekomenduoja rinktis kuo artimesnį 80 mm skersmeniui. Abiem antenų modeliams naudojamas toks pats tvirtinimo sprendimas. Laikiklis leidžia reguliuoti antenos kampą ir nukreipti parabolinį reflektorių į numatytą belaidžio ryšio tašką, todėl tikslus antenos padėties nustatymas yra svarbi montavimo dalis. Konstrukcija užtikrina tvirtą antenos pritvirtinimą prie stulpo ir kartu leidžia koreguoti reflektoriaus kryptį. Nerūdijančiojo plieno tvirtinimo detalės padengtos juoda danga, apsaugančia nuo užstrigimo montavimo metu ir palengvinančia tvirtinimo elementų reguliavimą nustatant antenos padėtį.

Abiejų UltraDish TP modelių konstrukcijoje naudojamas UV spinduliams atsparus ABS plastikas, polikarbonatas, aliuminis ir nerūdijantysis plienas. Antenos atitinka IP65 apsaugos klasę ir gali veikti nuo −40 °C iki +60 °C temperatūroje, todėl tinka naudoti lauke šiomis aplinkos sąlygomis. Konstrukcija gali atlaikyti iki 160 km/h vėjo greitį, į kurį svarbu atsižvelgti renkantis atvirą montavimo vietą. Nors abiejų modelių reflektorių matmenys ir vėjo apkrovos skiriasi, jų apsaugos nuo aplinkos poveikio charakteristikos ir tvirtinimo principai yra vienodi. Todėl galima pasirinkti tinkamą kryptinę anteną ir abiem UltraDish TP modeliams taikyti tą pačią montavimo, tvirtinimo bei eksploatavimo lauke tvarką.
