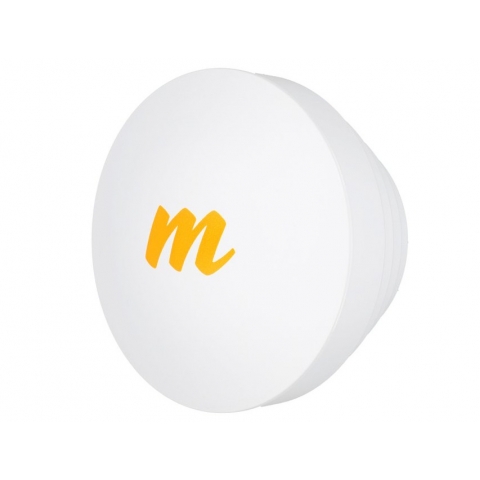

Mimosa N5-X16 16 dBi rago antena C5x | 4900–6400 MHz

Mimosa N5-X16 yra modulinė raginė antena, specialiai sukurta naudoti su Mimosa C5x radijo įrenginiu ir papildanti jo integruotą antenos konfigūraciją 16 dBi stiprinimo variantu. Ji priklauso N5-X antenų su Twist-On jungtimi šeimai, pritaikytai C5x veikimui išplėstame 4,9–6,4 GHz dažnių diapazone, jei tai leidžia vietiniai reglamentai. Tiesioginis prijungimas per Mimosa N5-X Twist-On sąsają išlaiko integruotą C5x platformos koncepciją, kartu suteikdamas kitokį spinduliavimo modelį ir stiprinimo lygį. 45° dual-slant poliarizacija atitinka visoje N5-X šeimoje naudojamą konfigūraciją, todėl ši antena yra aiškiai apibrėžta modulinės C5x sistemos dalis, o ne atskiras universalus RF komponentas.

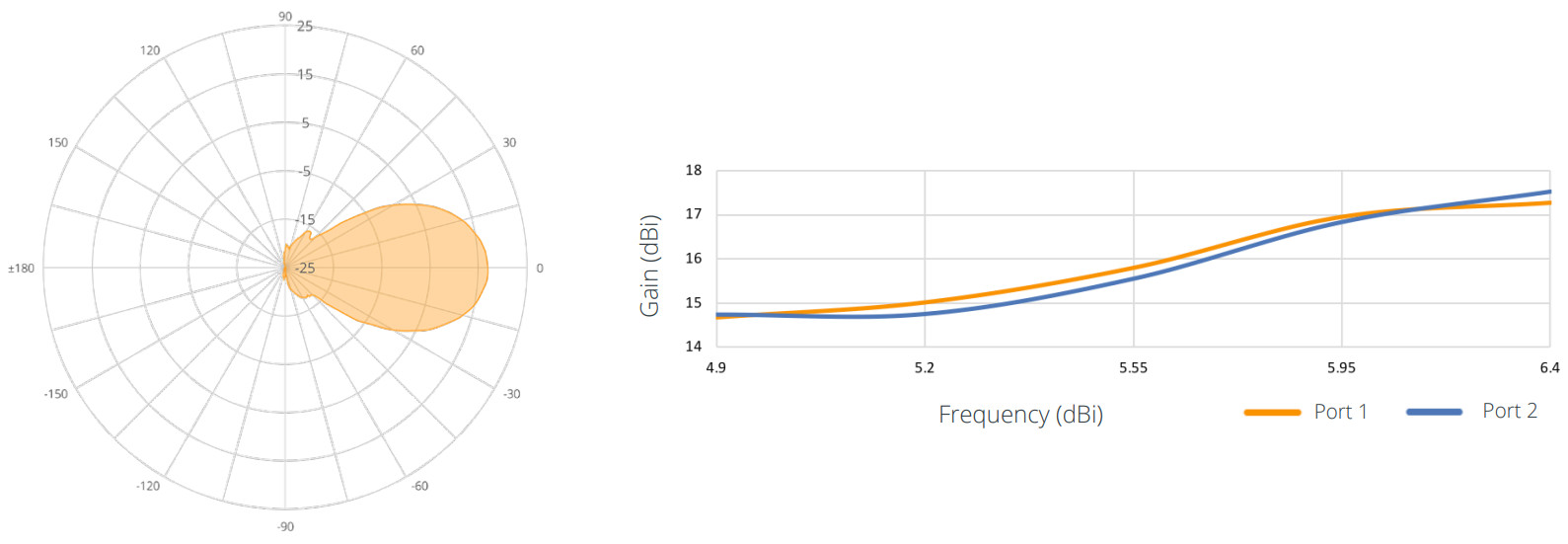

Simetrinis 22° pločio spindulys ties 3 dB leidžia N5-X16 suformuoti gerokai siauresnį spinduliavimo modelį nei integruota 8 dBi C5x radijo įrenginio antenos konfigūracija. Mažiausiai 50 dB priekinės ir galinės krypties santykis bei ne mažesnis kaip 43 dB priekinės ir šoninės krypties santykis papildomai apibūdina antenos gebėjimą koncentruoti RF energiją pagrindine kryptimi ir riboti spinduliavimą atgal bei į šonus. Mimosa nurodo, kad N5-X šeima optimizuota triukšmui izoliuoti, efektyviai slopinant šoninius spinduliavimo lobus. Todėl N5-X16 yra kryptinė 16 dBi parinktis platesnėje modulinėje C5x antenų šeimoje.

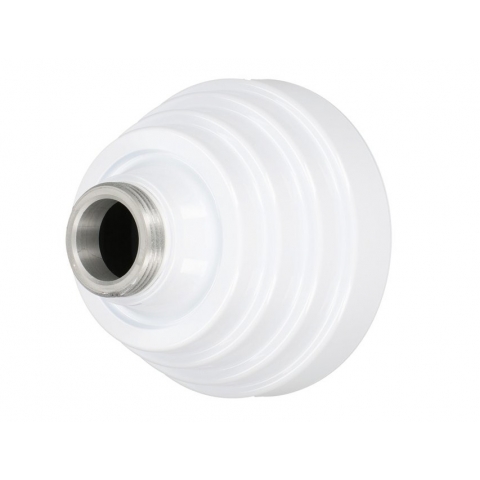

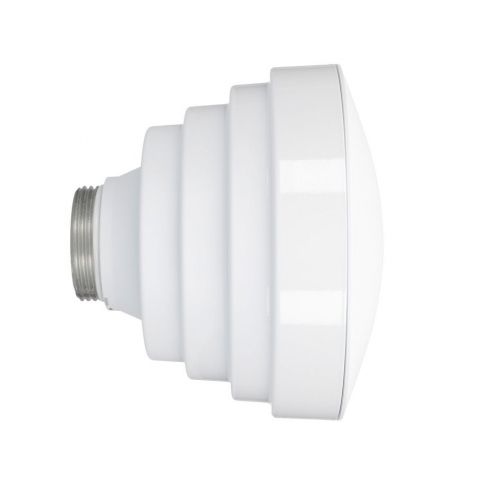

N5-X16 yra viena iš keturių modulinių Twist-On antenų, skirtų C5x, kartu su 12, 20 ir 25 dBi variantais. Tokia modulinė sistema leidžia tą pačią C5x radijo platformą derinti su skirtingomis antenų konfigūracijomis, išlaikant tiesioginę mechaninę ir RF jungtį per tam skirtą N5-X sąsają. N5-X16 yra raginės konstrukcijos, sveria 0,61 kg, jos skersmuo siekia 160 mm, o gylis – 116 mm. Šie matmenys apibrėžia fizinius montavimo reikalavimus, o pati antena tiesiogiai jungiama prie suderinamo radijo įrenginio, todėl nereikia atskiros antenos jungties. Twist-On konstrukcija taip pat palengvina antenos konfigūracijos keitimą C5x sistemoje.

Naudojimą lauke palaiko tiek N5-X16, tiek suderinamo C5x radijo įrenginio mechaninė konstrukcija. Antena pritaikyta atlaikyti iki 200 km/h vėją, o jos vėjo apkrova siekia 5,13 kg esant 160 km/h greičiui. C5x sistemą papildo liejamo aliuminio korpusas, UV spinduliams atspari danga, du integruoti tvirtinimo prie stulpo diržai ir įžeminimo kontaktas. IP55 apsaugos klasė ir nuo −40 °C iki +55 °C darbinės temperatūros diapazonas apibrėžia radijo platformos aplinkos sąlygas. N5-X16 tiesiogiai prijungiama per Mimosa N5-X Twist-On sąsają ir tampa integruota C5x montavimo dalimi. Kartu antena ir radijo įrenginys vienoje sistemoje sujungia kryptines RF savybes, apsaugą lauko sąlygoms, montavimo elementus ir modulinę integraciją.
