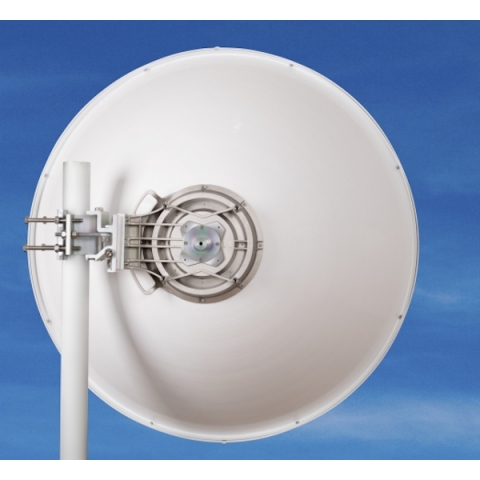

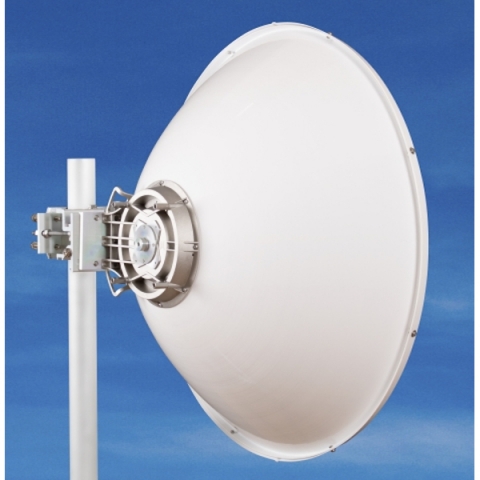

Parabolinė antena JRMD-900–10/11 10–11 GHz mikrobangų ryšio linijoms

Jirous JRMD-900-10/11 yra parabolinė antena, skirta mikrobangų ryšio linijoms 10 ir 11 GHz dažnių juostose, o jos veikimo dažnių diapazonas siekia 10,0–12,0 GHz. Gilus parabolinis reflektorius derinamas su 36,5 ± 1 dBi stiprinimu apatinėje dažnių diapazono dalyje ir 37,0 ± 1 dBi stiprinimu viršutinėje dalyje, todėl antena aiškiai orientuota į kryptinius taškas–taškas radijo ryšio kanalus. 2,3° spindulio plotis ties −3 dB sutelkia spinduliuotę konkrečia kryptimi, o ne mažesnis kaip 57 dB priekinės ir galinės spinduliuotės santykis parodo ryškų pagrindinės krypties dominavimą galinės antenos dalies atžvilgiu. Todėl reflektoriaus geometrija ir šios RF charakteristikos yra pagrindiniai kryptinio antenos veikimo elementai.

Antenai naudojama linijinė poliarizacija, kuri gali būti vertikali arba horizontali, todėl montavimo metu ją galima pritaikyti prie konkrečiam mikrobangų ryšio kanalui reikalingos poliarizacijos. RF sąsajai naudojamas 19 mm skersmens apskritas bangolaidis, o grįžtamieji nuostoliai 10,3–11,7 GHz diapazone yra ne mažesni kaip 16 dB. Atitiktis apima US FCC Part 101A 10,550–10,680 GHz diapazonui, US FCC Part 101B 10,7–11,7 GHz diapazonui ir Class 2 pagal ETSI EN 302-217-4-2. Šios elektrinės charakteristikos apibrėžia stipriai kryptinę mikrobangų anteną, skirtą reguliuojamoms 10 ir 11 GHz ryšio sistemoms, kuriose pagrindinis vaidmuo tenka kryptinio ryšio veikimui.

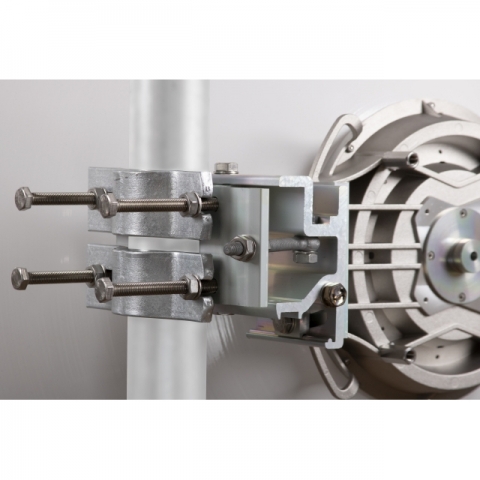

Montavimas atliekamas naudojant komplekte esantį laikiklį, kurį pirmiausia galima atskirai pritvirtinti prie stiebo, o tik tada montuoti pačią anteną. Sumontavus laikiklį, anteną kartu su mikrobangų įrenginiu galima įkabinti į konstrukciją ir pritvirtinti dviem varžtais. Tokia seka atskiria laikiklio tvirtinimą nuo galutinio antenos montavimo ir supaprastina skirtingus montavimo etapus. Laikiklis tinka 40–120 mm skersmens stiebams, o anteną galima montuoti tiek dešinėje, tiek kairėje pusėje, todėl jos padėtį galima pritaikyti prie konkrečios montavimo vietos konfigūracijos.

Tikslus reguliavimas galimas tiek elevacijos, tiek azimuto kryptimis, ±20° diapazone. Tai ypač svarbu kryptinei antenai, kurios spindulio plotis yra tik 2,3°, nes norint tiksliai nustatyti ryšio kryptį būtinas kruopštus išlygiavimas. Antena skirta veikti esant iki 140 km/h vėjo greičiui, o išgyvenamumo riba siekia 210 km/h; konstrukcija taip pat apibūdinama kaip pasižyminti itin dideliu stabilumu veikiant vėjui. Vietose, kur tikėtini stiprūs vėjai, rekomenduojamas ne mažesnio kaip 70 mm skersmens stiebas. Gilus aliuminio lydinio reflektorius, masyvus laikiklis ir UV spinduliams atsparus ABS radomas sudaro mechaninę konstrukciją, pritaikytą tiksliai reguliuojamam montavimui lauke.
