Alfa IP68 vandeniui atspari 3 kontaktų kabelio jungtis, 10 A, M17 montavimas į panelę

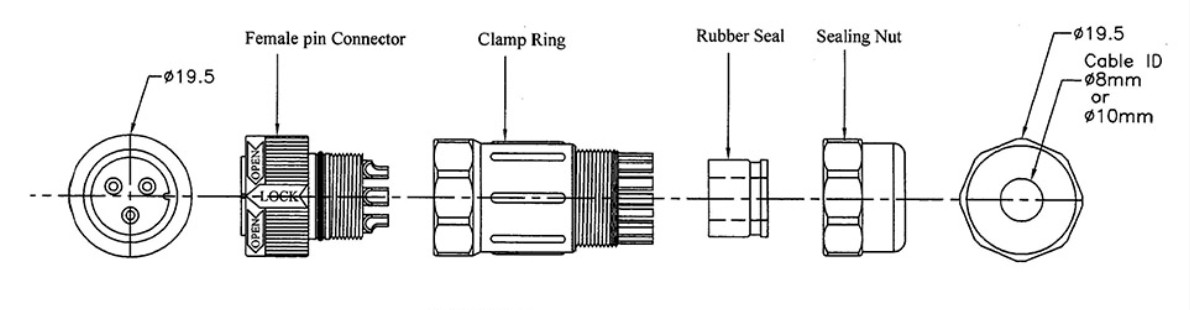

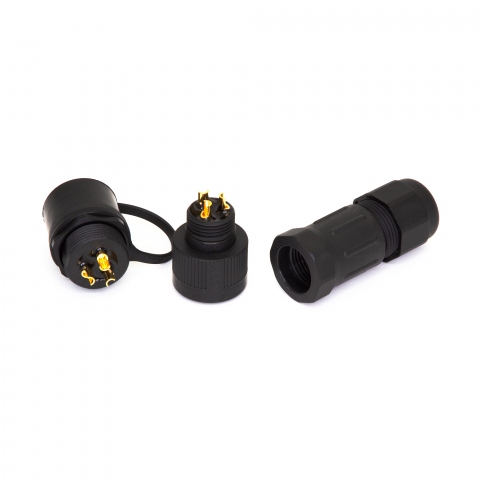

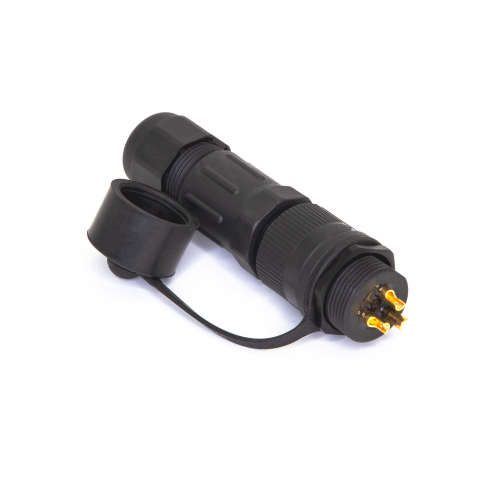

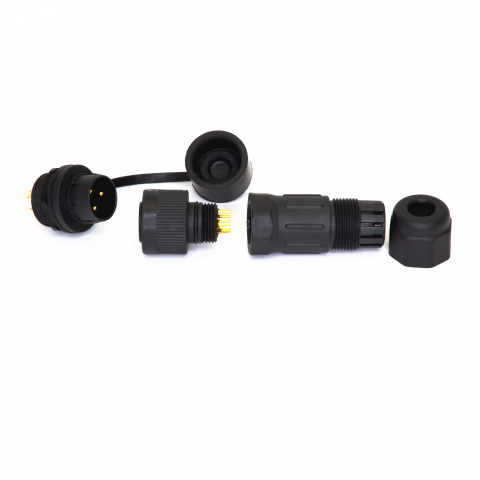

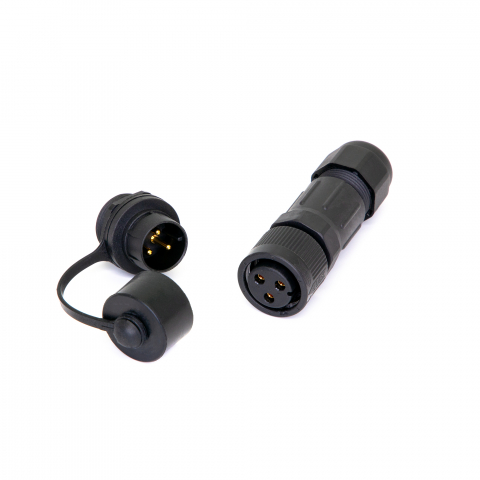

AWC08-3 yra trijų kontaktų IP68 apsaugos klasės vandeniui atspari jungtis, skirta kabelių sujungimams, kuriems reikalinga patikima apsauga nuo dulkių ir vandens. Jungtį sudaro stacionari srieginė dalis ir prijungiama kabelio jungtis, todėl galima suformuoti atjungiamą elektros jungtį. Montuojant įrenginį, srieginė dalis tvirtinama per skydelį naudojant veržlę ir O formos sandarinimo žiedą, o kabelio pusėje sandarumą užtikrina prispaudimo žiedas, guminis sandariklis ir sandarinimo veržlė. Rekomenduojamas montavimo angos skersmuo yra 17,1 mm, o jungtis pritaikyta montuoti 2,0–4,0 mm storio skydeliuose, taip užtikrinant tinkamą tvirtinimą ir sandarumą. Kabelio sandarinimo elementai tinka 8 mm arba 10 mm vidinio skersmens kabeliams, todėl jungtį galima naudoti su skirtingo storio kabeliais išlaikant numatytą apsaugos lygį.

Korpusas pagamintas iš juodo Nylon 66 plastiko su UL94 V-0 degumo klase ir stiklo pluošto armavimu, o kontaktai pagaminti iš žalvario su 2 µm aukso sluoksniu ant nikelio dangos, užtikrinančiu patikimą elektrinį kontaktą. Trijų kontaktų AWC08-3 versija skirta iki 10 A srovei, todėl tinka įrangai, kuriai reikalinga tokia srovės apkrova. Kabelio pusės surinktos jungties ilgis yra 57 ± 2 mm, o tvirtinimui naudojamas M17 × 1.0 sriegis. Jungtis taip pat atspari ultravioletiniams spinduliams ir pagaminta Taivane, todėl tinka naudoti įrangoje, eksploatuojamoje lauko sąlygomis. Sandari konstrukcija, atjungiama kabelio jungtis ir montavimas per skydelį leidžia ją naudoti ten, kur reikalinga patikimai apsaugota elektros jungtis.
