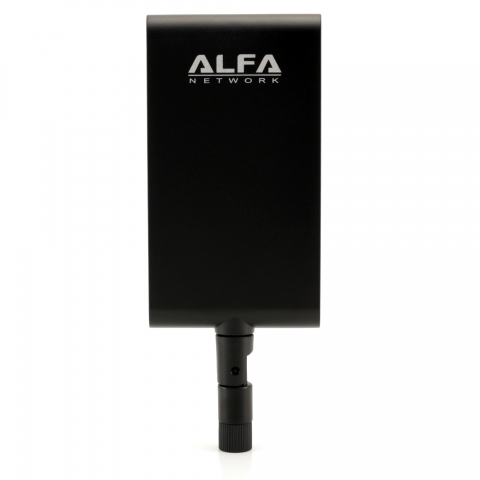

Alfa vidinė panelinė antena APA-M25 | Dviejų juostų 2,4/5 GHz Wi‑Fi panelinė antena, 8/10 dBi, RP-SMA

APA-M25 yra dviejų dažnių didelio stiprinimo panelinė antena, skirta naudoti patalpose 2,4 GHz ir 5 GHz dažnių juostose. Ji veikia 2,4–2,5 GHz ir 5,150–5,875 GHz diapazonuose, todėl viena antena gali būti naudojama abiejose palaikomose dažnių juostose ir nereikia atskirų vienos juostos antenų. Naudojama kryptinė patch tipo konstrukcija, todėl antenos spinduliuotė sutelkiama konkrečia kryptimi, o ne tolygiai paskirstoma aplink įrengimo vietą. Dėl to montuojant svarbu tinkamai parinkti antenos padėtį ir orientaciją, nes jos paskirtis – nukreipti aprėptį į pasirinktą zoną. Ta pati panelinė antena gali būti naudojama įrangoje, veikiančioje bet kurioje iš dviejų palaikomų dažnių juostų, todėl dviejų dažnių sprendimams anteną parinkti paprasčiau.

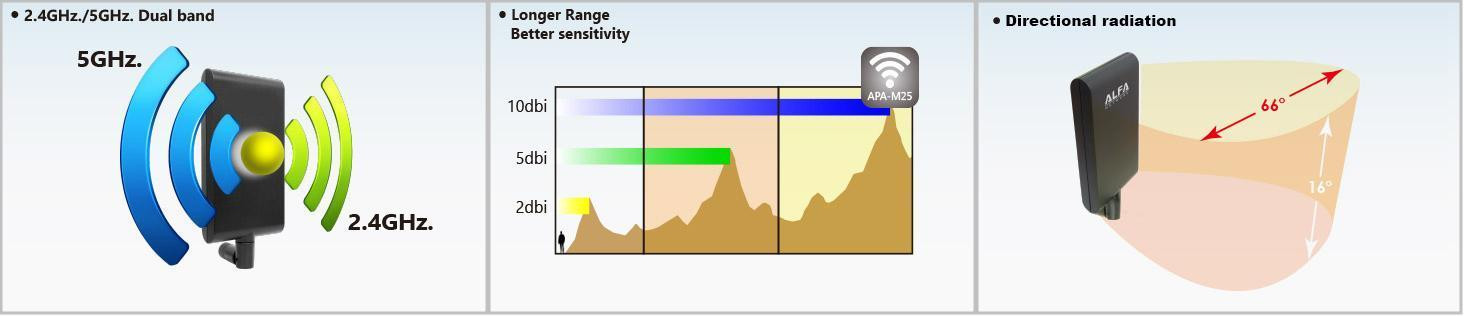

Antenos stiprinimas siekia 8 dBi 2,4 GHz juostoje ir 10 dBi 5 GHz juostoje, todėl didesnis stiprinimas numatytas 5 GHz diapazone. Linijinė vertikali poliarizacija apibrėžia antenos orientaciją kitų vertikaliai poliarizuotų belaidžio ryšio įrenginių atžvilgiu. Nurodytas spindulio plotis yra 16 laipsnių vertikalioje ir 66 laipsniai horizontalioje plokštumoje, todėl vertikalus spinduliuotės kampas yra palyginti siauras, o horizontalus – platesnis. Toks kryptingumas leidžia anteną tiksliau nukreipti į norimą aprėpties zoną ir sumažinti signalą už pasirinktos krypties ribų. Didžiausia nurodyta V.S.W.R. reikšmė yra 2.0:1 ir apibrėžia antenos suderinimo charakteristikas palaikomame dažnių diapazone.

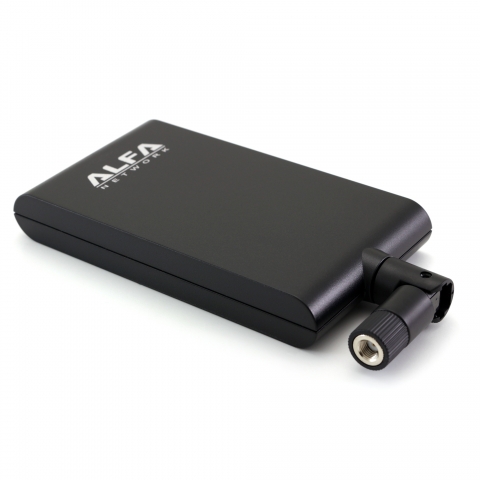

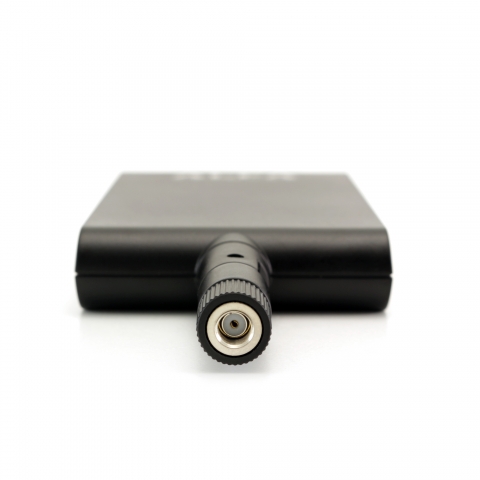

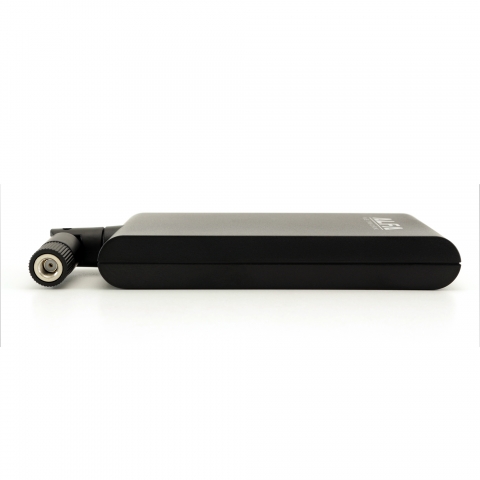

APA-M25 turi RP-SMA Male jungtį, skirtą RF prijungimui prie suderinamos belaidžio ryšio įrangos arba kabelio su atitinkamo tipo jungtimi. Panelinės antenos matmenys yra 167,3 × 66 × 18 mm, todėl montuojant galima tiksliai įvertinti jai reikalingą vietą patalpose. Kompaktiška stačiakampė forma leidžia anteną montuoti ten, kur numatyta vieta turi sutalpinti maždaug 167 mm aukščio ir 66 mm pločio panelę. 18 mm storis taip pat padeda iš anksto įvertinti erdvę, kurios reikės antenos korpusui ir jungčiai montavimo vietoje.

Antenos spinduliuotės charakteristikos pateiktos XY, YZ ir ZX plokštumose visiems palaikomiems dažnių diapazonams ir parodo, kaip signalas pasiskirsto aplink panelę. 2,4 GHz diapazone charakteristikos pateikiamos 2400, 2450 ir 2500 MHz dažniams, o 5 GHz juostoje jos apima kelis dažnio taškus iki 5875 MHz. Šios diagramos parodo, kad antenos charakteristikos kinta priklausomai nuo krypties ir dažnio, todėl į tai svarbu atsižvelgti pasirenkant panelės padėtį patalpose. Kartu su nurodytu jungties tipu ir korpuso matmenimis šios charakteristikos suteikia pagrindinę informaciją, reikalingą fizinei montavimo vietai, antenos orientacijai ir prijungimui prie suderinamos RF įrangos suplanuoti, nenaudojant visakryptės montavimo schemos.
