3G/4G LTE, Wi-Fi, GPS ir GLONASS kombinuota lauko antena IP67

JCE058 yra kombinuota GPS, GSM ir WiFi antena, viename kompaktiškame korpuse su varžtiniu tvirtinimu sujungianti tris belaidžio ryšio funkcijas. GPS dalis veikia 1575,42 MHz dažniu, naudoja dešininę apskritiminę poliarizaciją (RHCP) ir turi mažatriukšmį stiprintuvą, kurio stiprinimas siekia 28 ± 2 dB. Tai padeda sustiprinti priimamą palydovinės navigacijos signalą prieš perduodant jį prijungtam įrenginiui. Antena maitinama 2,2–5 V nuolatine įtampa, o jos srovės suvartojimas siekia 5–15 mA. GSM dalis palaiko 824–960 MHz ir 1710–2170 MHz dažnių juostas, naudoja linijinę poliarizaciją ir pasižymi 2,0 dBi stiprinimu. WiFi dalis veikia 2400–2483,5 MHz diapazone ir užtikrina 3 dBi stiprinimą. Visos trys sistemos vienoje antenoje leidžia vienu metu naudoti palydovinę navigaciją, mobilųjį ryšį ir 2,4 GHz WiFi ryšį.

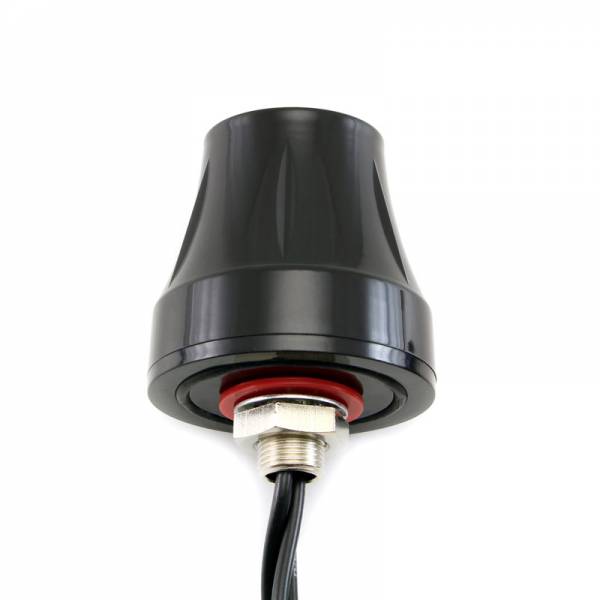

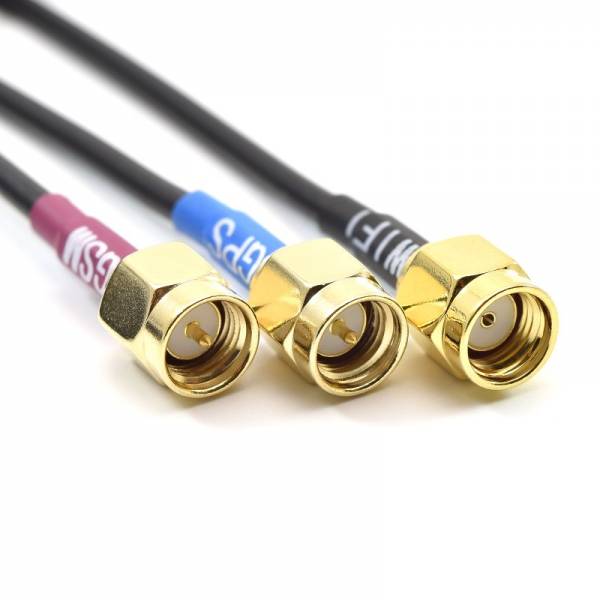

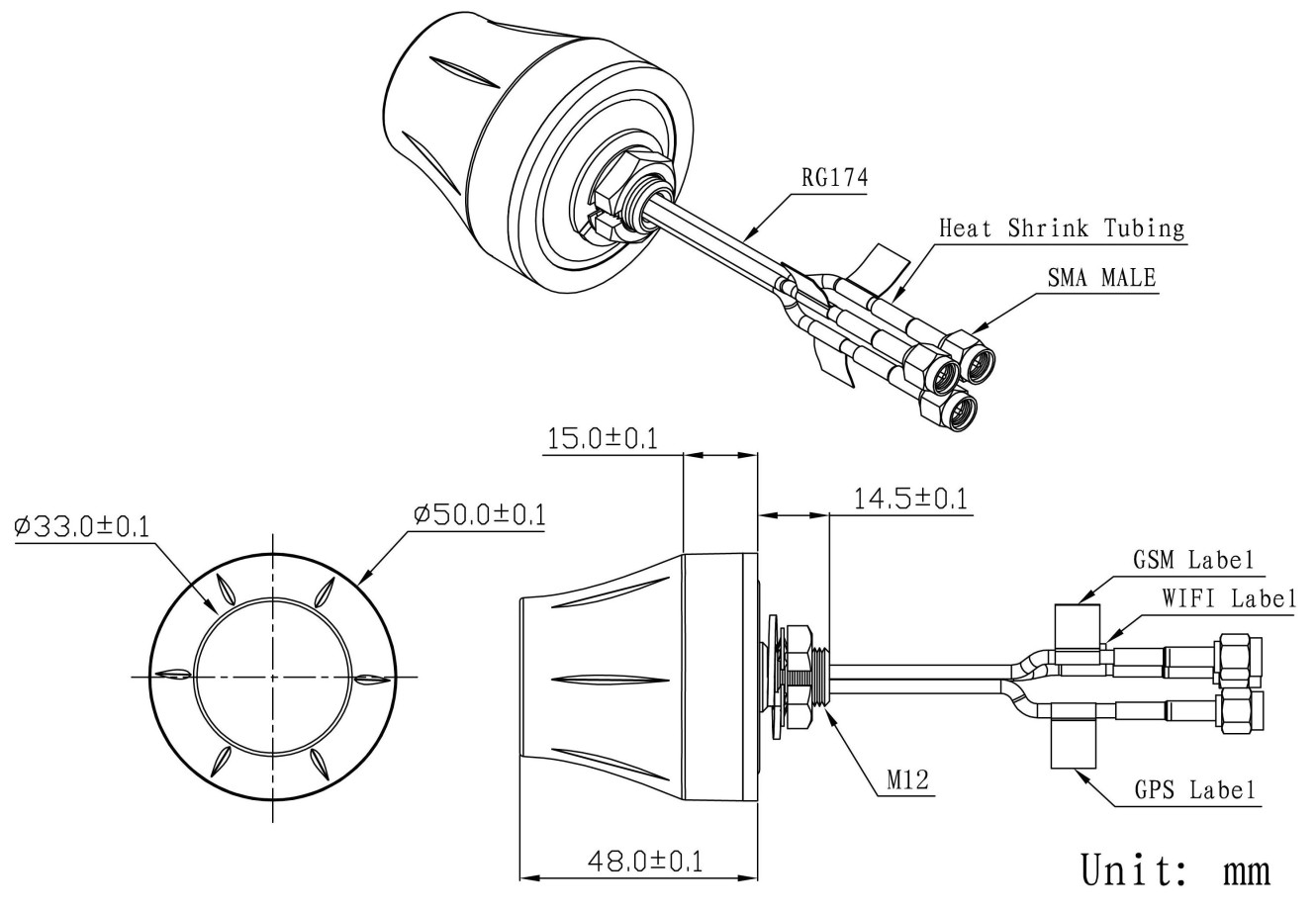

Antena komplektuojama su 3 m ilgio RG174 kabeliais ir SMA Male jungtimis, todėl GPS, GSM ir WiFi dalys prijungiamos atskirais kabeliais. Korpusas pagamintas iš ABS plastiko ir skirtas montuoti naudojant varžtinį tvirtinimą, todėl anteną galima patikimai pritvirtinti prie įrangos korpuso arba montavimo paviršiaus. Maždaug 50 mm skersmens ir 48 mm aukščio korpusas išlieka kompaktiškas, nors jame integruotos trys antenos. Antena skirta naudoti nuo -40 °C iki +85 °C temperatūroje ir esant iki 95 % santykinei drėgmei. Korpusas atitinka IP67 apsaugos klasę, išskyrus kabelio išėjimo vietą, o nurodytas atsparumas vibracijai leidžia ją naudoti aplinkoje, kurioje įranga nuolat veikiama mechaninių virpesių. Atitiktis RoHS reikalavimams patvirtina, kad gaminys atitinka nurodytus aplinkosaugos reikalavimus.
