JCE305 LTE/GPS/GLONASS/Wi‑Fi kombinuota lauko antena | IP67, SMA/FAKRA

JCE305 yra kombinuota GPS, LTE ir WiFi antena, viename korpuse sujungianti tris atskiras radijo ryšio funkcijas. GPS antenos elementas veikia 1575,42 MHz dažniu, naudoja dešiniąją apskritiminę poliarizaciją (RHCP) ir turi mažatriukšmį stiprintuvą, kurio stiprinimas siekia 28 ±2 dB, todėl palaikomas aktyvus palydovinių signalų priėmimas. LTE antena veikia 698–960 MHz ir 1710–2700 MHz dažnių diapazonuose, naudoja linijinę poliarizaciją ir pasižymi 2,0 dBi stiprinimu. WiFi antena skirta 2400–2483,5 MHz diapazonui, taip pat naudoja linijinę poliarizaciją ir užtikrina 3 dBi stiprinimą. Visi trys antenos kanalai turi 50 omų varžą, todėl anteną galima prijungti prie suderinamos ryšio ir palydovinės navigacijos įrangos naudojant atskiras jungtis, nereikalaujant montuoti trijų atskirų antenų.

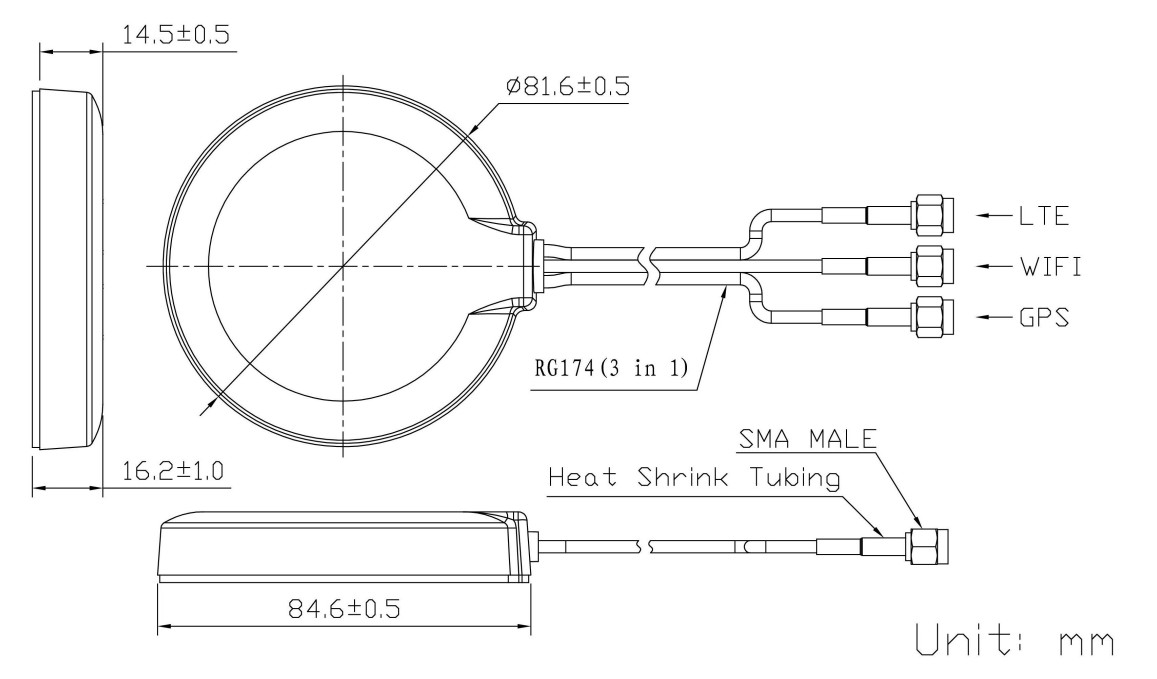

Iš korpuso išvesti trys RG174 kabeliai sudaro vieną kabelių komplektą su atskiromis jungtimis LTE, WiFi ir GPS kanalams. Antena gali būti komplektuojama su SMA, FAKRA arba kitų tipų jungtimis, kad būtų suderinama su naudojamu įrenginiu. ABS korpusas leidžia pasirinkti tvirtinimą lipniu pagrindu arba magnetu, todėl anteną galima tiek nuolat pritvirtinti prie paviršiaus, tiek lengvai sumontuoti ant tinkamo metalinio paviršiaus. IP67 apsaugos klasė užtikrina apsaugą nuo dulkių ir vandens poveikio, o darbinė temperatūra nuo -40 °C iki +85 °C bei iki 95 % siekianti leistina santykinė drėgmė leidžia anteną naudoti sudėtingomis aplinkos sąlygomis. Antena taip pat atspari 10–55 Hz dažnio vibracijai, kurios amplitudė siekia 1,5 mm ir trunka iki dviejų valandų, be to, atitinka RoHS aplinkosaugos reikalavimus.
