StarterDish kryptinė antena 24 dBi, bangolaidis | Didelio stiprinimo parabolinė antena CPE

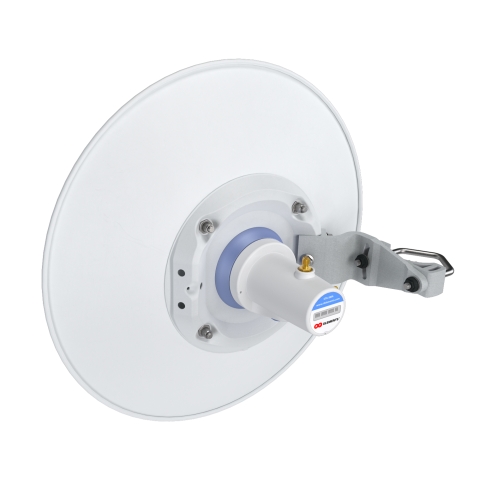

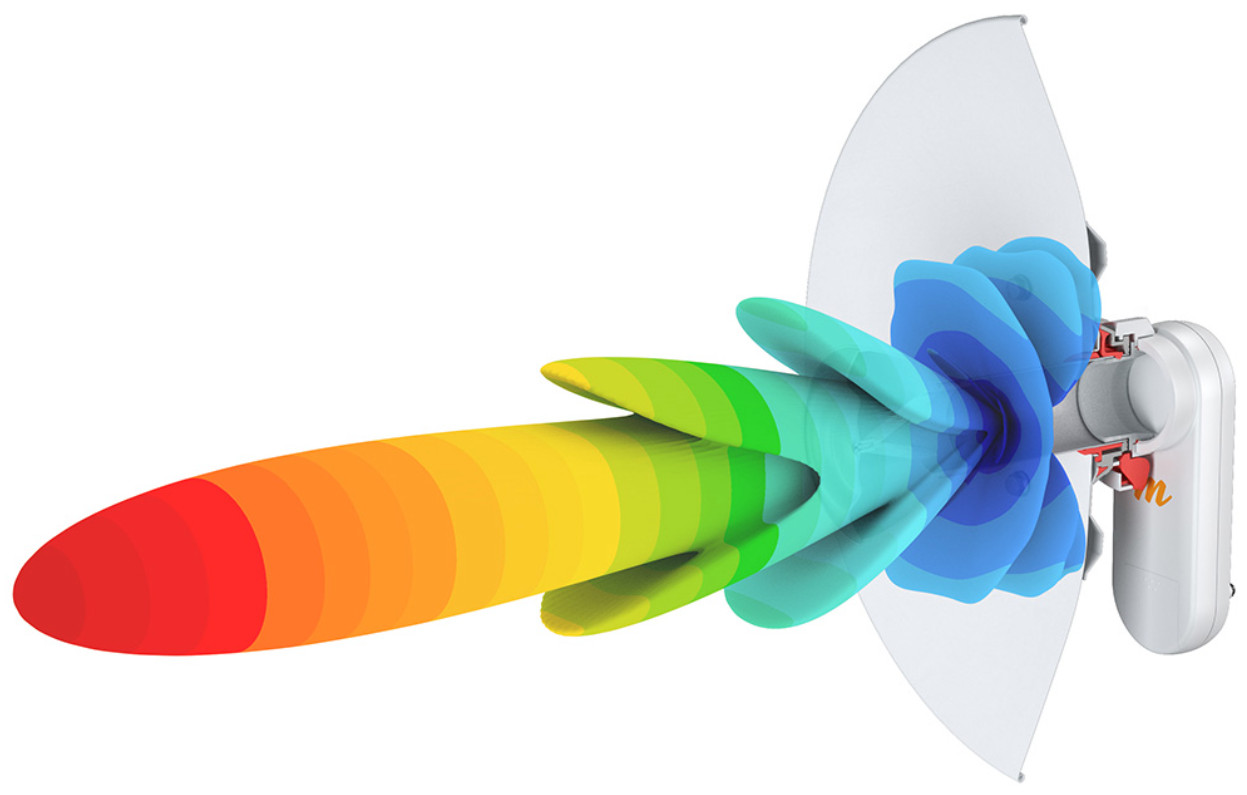

RF elements StarterDish 24 UM – kryptinė parabolinė antena, skirta CPE įrangai, veikiančiai 5150–5950 MHz dažnių diapazone. Antenos stiprinimas siekia 24 dBi, o siaura spinduliavimo diagrama sutelkia radijo signalą konkrečia kryptimi, todėl montuojant svarbu tiksliai ją nukreipti. Parabolinis reflektorius suformuoja siaurą spindulį, kurio plotis tiek horizontalioje, tiek vertikalioje plokštumoje, esant −3 dB lygiui, yra 8°. Toks kryptingas signalo sklidimas ypač svarbus užmezgant ryšį tarp suderinamų belaidžio ryšio įrenginių, kurie turi būti tiksliai nukreipti vienas į kitą. StarterDish 24 UM konstrukcijoje kryptinis reflektorius derinamas su bangolaidžio jungtimi, skirta suderinamai belaidžio ryšio įrangai prijungti.

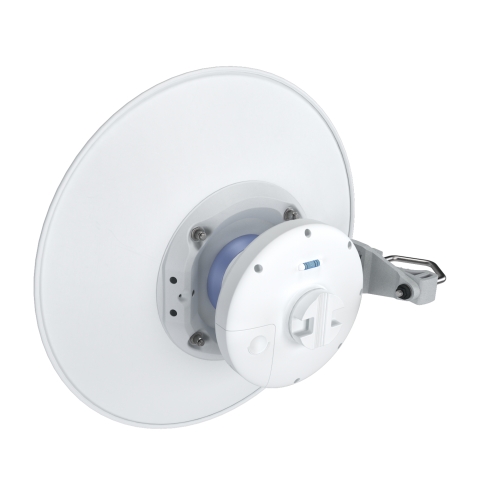

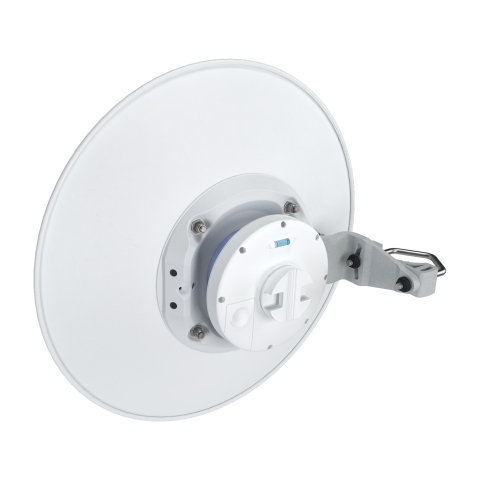

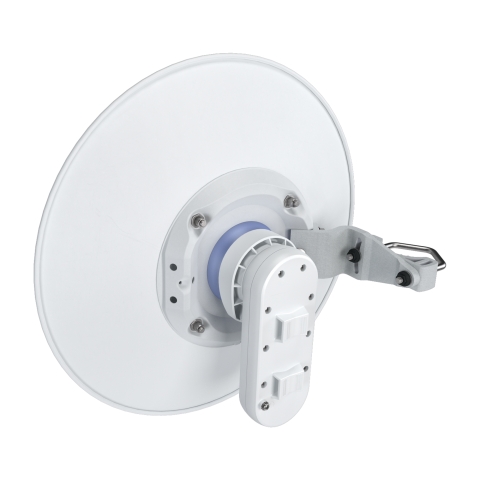

Antena suderinama su Ubiquiti PrismStation 5AC, IsoStation 5AC ir IsoStation M5, taip pat su Mimosa C5x. Be to, galima naudoti RF elements StarterAdapter SMA, kuris išplečia suderinamos įrangos pasirinkimą pasitelkiant gamintojo adapterių sistemą. Dėl šių jungimo galimybių tą patį antenos modelį galima naudoti su skirtingomis palaikomomis belaidžio ryšio platformomis, nekeičiant pagrindinės reflektoriaus konstrukcijos. Bangolaidžio jungtis naudojama suderinamam belaidžio ryšio įrenginiui prijungti, todėl pačioje antenoje nereikia įprastos koaksialinio kabelio jungties. StarterDish 24 UM antenos tiekiamos ekonomiškomis pakuotėmis po penkis vienetus, todėl galima pasirinkti kelias vienodas kryptines antenas projektams, kuriuose reikia daugiau nei vieno įrenginio.

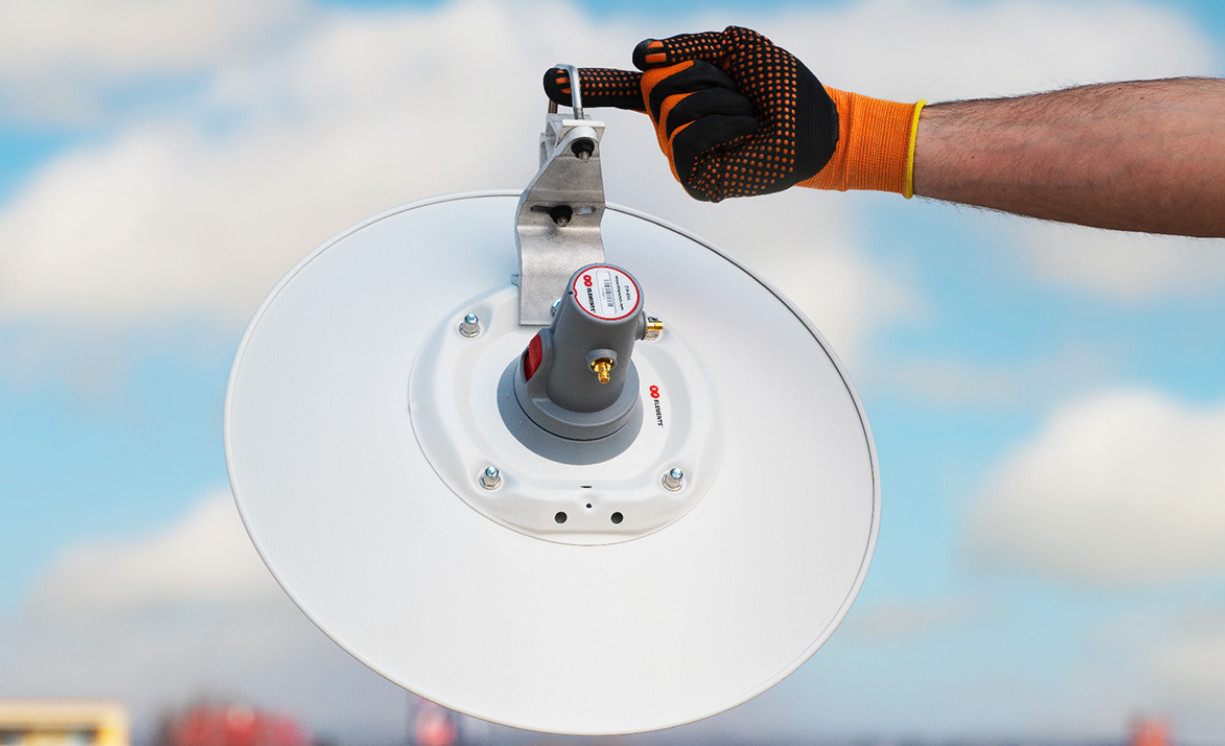

StarterDish 24 UM turi aliumininį reflektorių ir tvirtinimo konstrukciją, pritaikytą montuoti lauke bei reguliuoti antenos kryptį. Prieš montuojant antena surenkama, o tada tvirtinama prie 20–55 mm skersmens stiebo. RF elements rekomenduoja rinktis stiebą, kurio skersmuo būtų kuo artimesnis 55 mm. Pritvirtintos antenos vertikalų posvyrį galima reguliuoti ±15° ribose ir tiksliau nukreipti ją į numatytą belaidžio ryšio tašką. Ši reguliavimo galimybė ypač svarbi dėl siauros antenos spinduliavimo diagramos, nes norint nukreipti signalą reikiama kryptimi būtina kruopščiai parinkti antenos padėtį. Tvirtinimo konstrukcija leidžia keisti posvyrio kampą nekeičiant paties reflektoriaus.

Antenos konstrukcijoje naudojamas UV spinduliams atsparus ABS plastikas, aliuminis, plienas, cinkuotas plienas ir nerūdijančiojo plieno tvirtinimo elementai. IP65 apsaugos klasė ir darbinės temperatūros diapazonas nuo −35 °C iki +55 °C apibrėžia eksploatavimo lauke sąlygas. Konstrukcija pritaikyta atlaikyti iki 160 km/h vėjo greitį, todėl į šį parametrą svarbu atsižvelgti renkantis atvirą montavimo vietą. Tačiau itin agresyvi aplinka, pavyzdžiui, pakrančių zonos, vietos, kuriose anteną veikia dūmtraukių dujos, chemijos gamyklos ar vulkaniniai regionai, gali sukelti priešlaikinę antenos korpuso oksidaciją. Tokiomis sąlygomis RF elements rekomenduoja rinktis UltraDish serijos antenas. StarterDish 24 UM tiekiama penkių antenų pakuotėje, o visos penkios antenos pasižymi tokia pačia konstrukcija ir montavimo galimybėmis.
