QuPS4 Lauko 4 kontaktų maitinimo lizdas ir kištukas QuWireless antenoms ir QuRouter

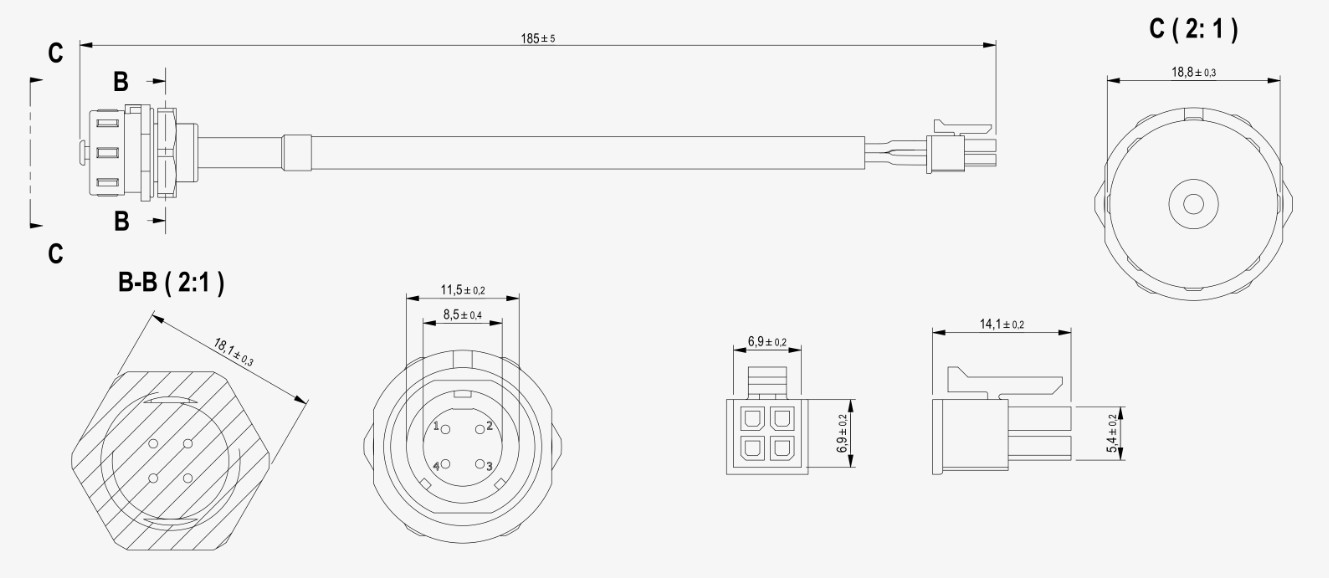

QuWireless QuPS4 yra vandeniui atsparus 4 kontaktų lizdo ir kištuko komplektas, skirtas naudoti lauke su QuWireless antenomis, kai nenaudojamas Passive PoE maitinimas. Vietoje jo komplektas leidžia tiesiogiai prisijungti prie DC maitinimo šaltinio, o maitinimas ir duomenys perduodami per tą pačią 4 kontaktų sąsają. Kontaktų išdėstyme numatytos atskiros jungtys maitinimui, masei, duomenų įėjimui ir duomenų išėjimui, todėl komplekto paskirtis antenos instaliacijoje yra aiškiai apibrėžta. QuPS4 jungia 4 kontaktų SP1310/P4I-N jungtį su 4 kontaktų Micro-Fit 3.0 jungtimi, išdėstyta 2x2 konfigūracija. Abi jungtys sujungtos 150 mm ilgio lanksčiu keturių gyslų kabeliu. Tokia konstrukcija sudaro reikiamą jungtį tarp išorinės maitinimo sąsajos ir vidinės jungties, nenaudojant antenos Passive PoE maitinimo funkcijos.

Lauko jungtis turi IP68 apsaugos klasę ir veikia nuo −25 °C iki +70 °C temperatūroje, todėl tinka instaliacijoms, kurias gali veikti kintančios aplinkos sąlygos. Didžiausios elektrinės vertės yra 5 A ir 200 V, pagrindinė jungtis skirta mažiausiai 500 sujungimo ciklų, o Molex jungtis – ne mažiau kaip 250. Kabelyje naudojami 0,5 mm² lankstūs laidininkai, o jungties korpusas atitinka UL94V-0 degumo klasę. QuPS4 yra specializuotas lauko jungčių komplektas, skirtas tiesioginiam DC maitinimui ir maitinimo bei duomenų perdavimui per 4 kontaktų sąsają su QuWireless antenomis.
