QuMax XR2 dvikryptės LTE Extra Range antenos rinkinys RUTX12

QuWireless QuMax XR2 yra dvikryptis eXtra Range LTE antenų rinkinys, sudarytas iš dviejų atskirų kryptinių antenų ir skirtas naudoti su Teltonika RUTX12. Abi antenas galima nukreipti į dvi skirtingas LTE bazines stotis, taip naudojant du atskirus korinio ryšio kanalus. Taip pat abi antenos gali būti nukreiptos į tą pačią bazinę stotį, kai siekiama išnaudoti didesnę tos stoties duomenų perdavimo dalį. Ši konfigūracija skirta didelio nuotolio LTE ryšiui ir leidžia išnaudoti tokias RUTX12 funkcijas kaip Load Balancing ir Carrier Aggregation. Abi LTE antenos veikia 694–960 MHz, 1,7–2,2 GHz ir 2,2–2,7 GHz dažnių ruožuose, o kiekviename iš jų stiprinimas siekia 7 dBi. Antenos naudoja dvigubą X-Pol poliarizaciją.

Abi antenos rinkinyje atlieka skirtingas funkcijas. Pagrindiniame įrenginyje kryptinė LTE antena derinama su integruotomis dviejų dažnių juostų WiFi, GPS ir Bluetooth antenomis, taip pat jame numatyta vieta Teltonika RUTX12 montuoti tiesiai korpuso viduje. Du N Female lizdai skirti antrajai LTE antenai prijungti. Antrinis įrenginys naudojamas tik kryptiniam LTE ryšiui ir turi mažesnį korpusą. Kartu abu įrenginiai sudaro vientisą antenų sistemą, kurioje RUTX12, integruotos belaidžio ryšio antenos ir antroji kryptinė LTE antena veikia kaip vienos instaliacijos dalys.

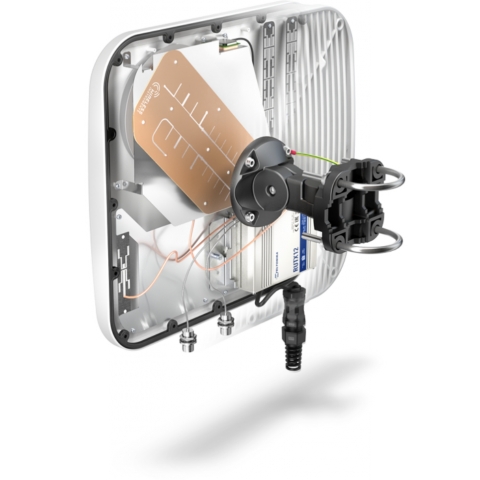

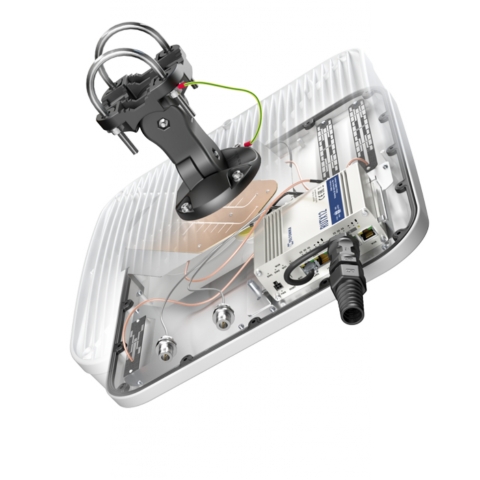

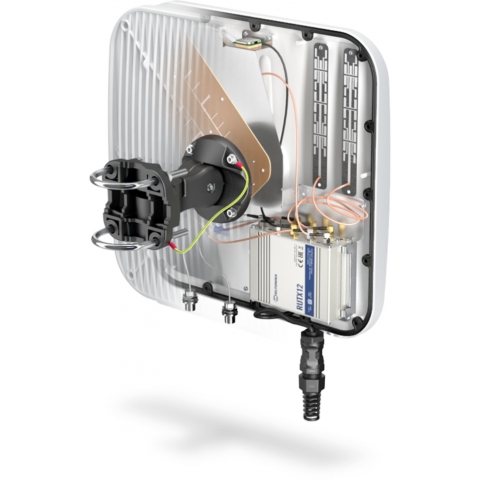

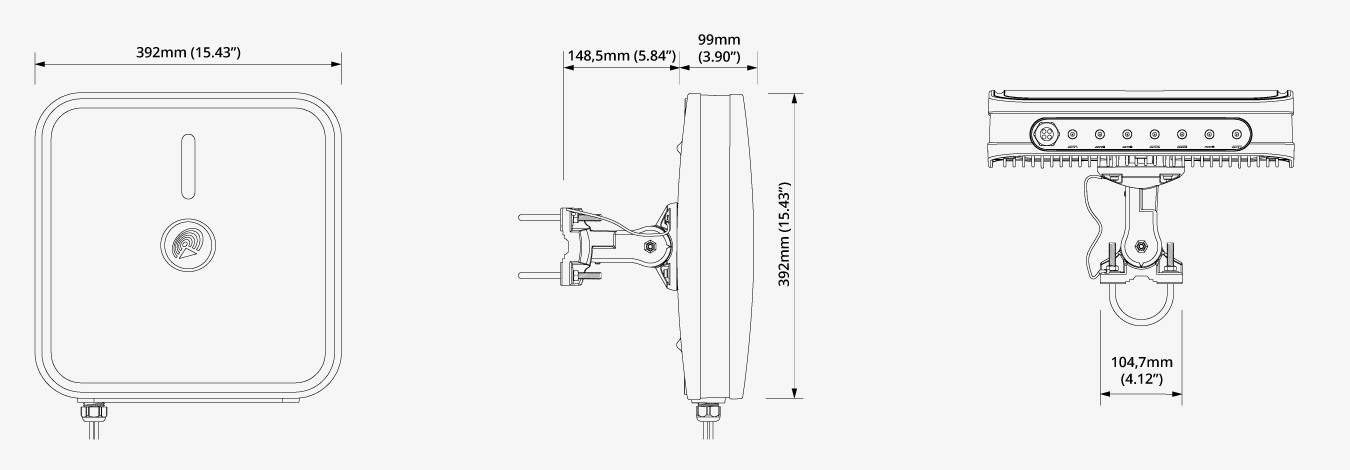

Pagrindinės antenos korpusas skirtas Teltonika RUTX12 montuoti ir vienoje konstrukcijoje sujungia maršrutizatoriaus vietą su sistemai reikalingomis WiFi, GPS ir Bluetooth antenų funkcijomis. Pagrindiniame įrenginyje yra RJ45 jungtis ir du N Female lizdai antrajai LTE antenai, o Passive PoE palaikymas leidžia toje pačioje instaliacijoje integruoti tiek tinklo ryšį, tiek maitinimą. Abiejų antenų korpusai atitinka IP67 apsaugos klasę ir yra skirti naudoti lauke. Jų darbinės temperatūros diapazonas yra nuo -40 °C iki 80 °C. Pagrindinį korpusą galima tvirtinti prie 25–66 mm skersmens stiebų, todėl jis pritaikytas stacionariam montavimui.

Antroji LTE antena prijungiama dviem N Male jungtimis ir tiekiama su 70 cm ilgio LMR195 kabeliais, kurie fiziškai sujungia ją su pagrindiniu įrenginiu. Nors ši antena atlieka tik kryptinio LTE ryšio funkciją, jos korpusui naudojamas toks pats nurodytas medžiagų derinys kaip ir pagrindiniam įrenginiui: ABS, aliuminis, PTFE ir stiklo pluoštas. Atskyrus du kryptinius LTE elementus, tačiau maršrutizatorių ir kitas radijo funkcijas paliekant pagrindiniame korpuse, QuMax XR2 sudaro dviejų antenų lauko sistemą, kurią galima orientuoti pagal reikiamą bazinių stočių išdėstymą, nenaudojant antro maršrutizatoriaus korpuso.
