QuMax už RUTX09

QuMax for Teltonika RUTX09 – tai integruotas lauko antenos korpusas, kuriame viename įrenginyje sujungta didelės galios daugiabandė kryptinė LTE antena, įmontuota GPS antena ir vieta, skirta Teltonika RUTX09 maršrutizatoriui įmontuoti. Šis produktas taip pat suderinamas su RUTM09, todėl tą pačią korpuso koncepciją galima taikyti su bet kuriuo iš šių palaikomų maršrutizatorių modelių. Įdėjus maršrutizatorių ir antenas į vieną IP67 korpusą, sistema sukuria viską apimantį lauko įrenginį, kuriame ryšio įrenginys ir antena yra sujungti, o ne montuojami kaip atskiri komponentai. Kryptinė LTE antena suprojektuota ryšiams su bazine stotimi dideliais atstumais.

Dėl to ji ypač tinka stacionarioms instaliacijoms, kur anteną galima nukreipti į signalo šaltinį, siekiant pagerinti signalo priėmimą numatyta kryptimi. Ji pristatoma kaip pirmojo pasirinkimo sprendimas pramoninėms stacionarioms instaliacijoms ir sukurta aplinkoms, kuriose reikalinga galingesnė kryptinė LTE antena. Antena veikia 694–960 MHz, 1,7–2,2 GHz ir 2,2–2,7 GHz dažnių diapazonuose, palaikydama kelis LTE ir pasirinktus su 5G susijusius dažnių juostų diapazonus, nurodytus produkto specifikacijose. Stiprinimas siekia iki 6 dBi, priklausomai nuo dažnių diapazono, o priekinio ir galinio signalo santykis, didesnis nei 8 dB, padeda sutelkti veikimą tiksline kryptimi.

Korpusas skirtas eksploatacijai lauke ir viename apsaugotame korpuse sujungia suderinamą Teltonika maršrutizatorių su antenų sistema. Jo IP67 apsaugos klasė leidžia naudoti įrenginį sudėtingomis oro sąlygomis, o darbinės temperatūros diapazonas nuo -40 °C iki 80 °C suteikia galimybę jį įrengti tiek šaltose, tiek karštose lauko aplinkose. Korpusas pagamintas iš ABS, aliuminio, PTFE ir stiklo pluošto – medžiagų, tinkamų patvariam lauko antenos korpusui. Montavimas galimas ant stiebų, kurių skersmuo yra nuo 25 iki 66 mm, todėl sistema tinka įprastoms lauko montavimo konstrukcijoms.

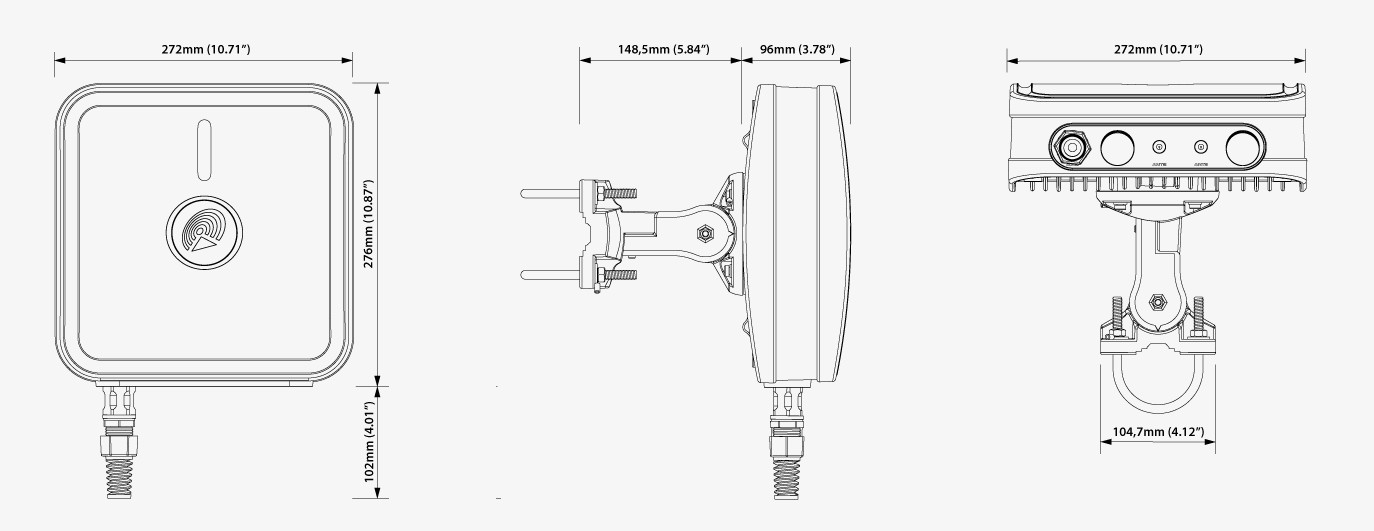

Korpuso matmenys yra 272 x 276 x 96 mm, o svoris – 1,8 kg, todėl korpusas išlieka kompaktiškas, tačiau jame yra pakankamai vietos suderinamam maršrutizatoriui. RJ45 jungtis užtikrina laidinį ryšį per korpusą, padėdama išlaikyti tvarkingą montavimą viename lauko įrenginyje. LTE antena naudoja vertikalią poliarizaciją ir 50 Ω varžą. Jos 90° spindulio plotis abiejose plokštumose, su nurodyta ±30° paklaida, atspindi jos kryptinę konstrukciją ir padeda nukreipti signalą į pasirinktą aprėpties zoną. Integruota GPS antena suteikia padėties nustatymo galimybę be atskiro išorinio GPS antenos, taip užbaigdama lauko maršrutizatoriaus ir antenos konfigūraciją viename korpuse.
