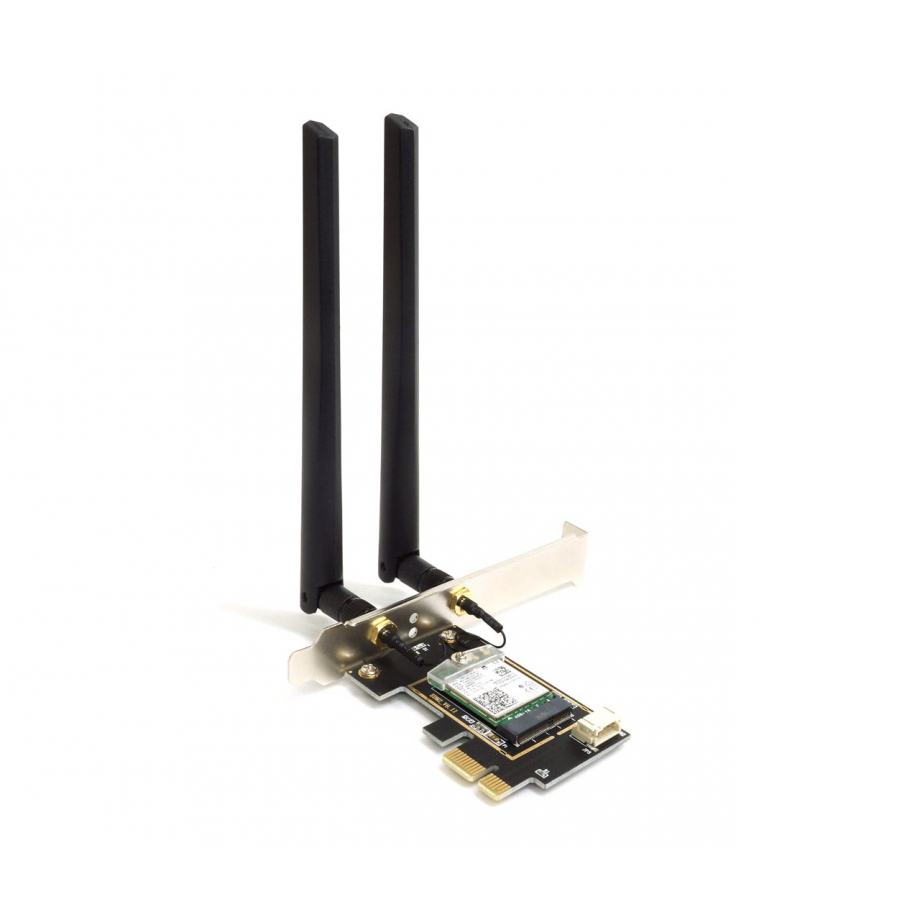

Alfa Wi‑Fi 6E PCIe kortelė su dviem 5 dBi dipolinėmis antenomis | Intel AX210 | Bluetooth 5.2

AIT-AX210 yra WiFi 6E ir Bluetooth 5.2 išplėtimo plokštė stacionariems kompiuteriams, pagrįsta Intel AX210NGW moduliu iš Intel WiFi 6E (Gig+)/Typhoon Peak serijos. Ji palaiko IEEE 802.11 a/b/g/n/ac/ax standartus ir veikia 2,4 GHz, 5 GHz bei 6 GHz dažnių juostose, todėl vienas adapteris gali naudoti visas tris modulio palaikomas dažnių juostas. Belaidžio ryšio duomenų perdavimo sparta siekia iki 2,4 Gbps, užtikrinant nurodytą našumo lygį suderinamoms WiFi jungtims. Atgalinis suderinamumas taip pat leidžia plokštę naudoti su ankstesnių palaikomų WiFi kartų tinklais, neapsiribojant vien IEEE 802.11ax. Visas tris dažnių juostas aptarnauja tas pats modulis.

WiFi 6E platforma palaiko OFDMA, 1024QAM, MU-MIMO, TPC/DFS ir TWT, todėl vienoje belaidžio ryšio plokštėje sujungiamos nurodytos IEEE 802.11ax funkcijos. Bluetooth 5.2 integruotas kartu su WiFi, tad adapteris per Intel modulį stacionariam kompiuteriui suteikia abu belaidžio ryšio tipus. Palaikomos Microsoft Windows 10 ir 11 operacinės sistemos, taip pat Linux su 5.10 ar naujesniu branduoliu, todėl aiškiai apibrėžiama su plokšte suderinama programinė aplinka. Trijų dažnių juostų veikimas, dabartinių ir ankstesnių IEEE 802.11 standartų palaikymas, integruotas Bluetooth bei suderinamumas su nurodytomis Windows ir Linux versijomis leidžia AIT-AX210 naudoti kaip vieną plokštę suderinamam stacionariam kompiuteriui papildyti palaikomomis belaidžio ryšio funkcijomis.

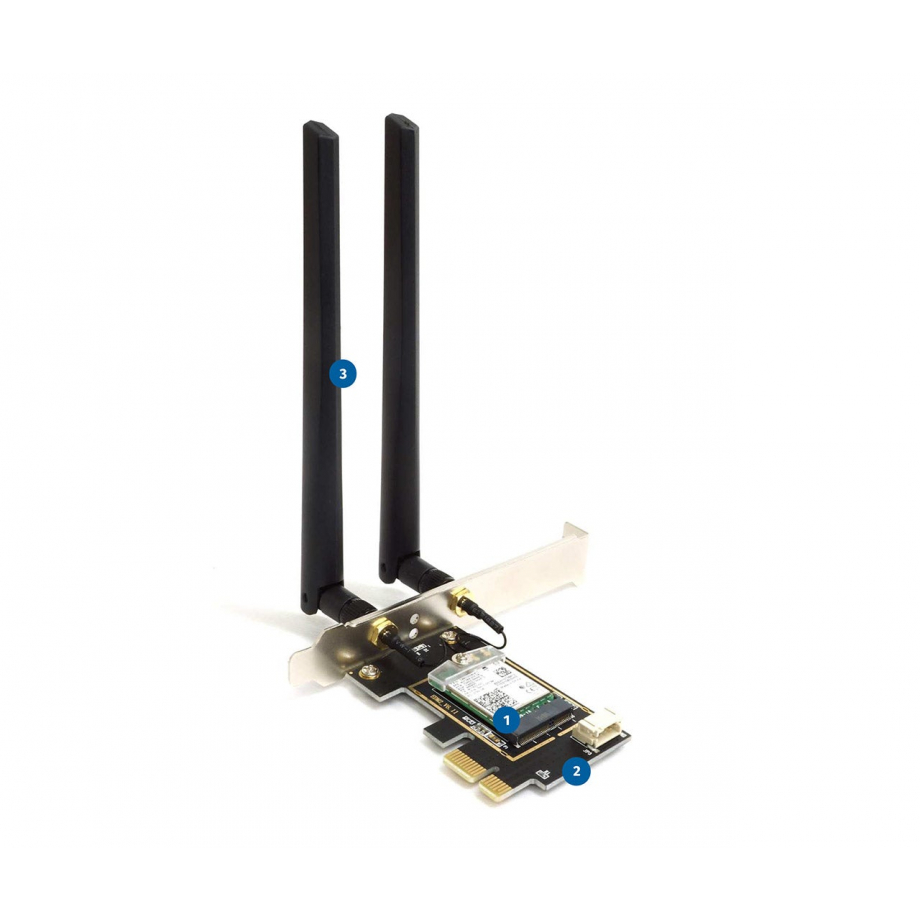

AIT-AX210 naudoja PCI Express ×1 adapterį ir gali būti montuojama į PCIe ×1, ×4, ×8 arba ×16 lizdus, todėl montuojant galima rinktis iš kelių suderinamų pagrindinės plokštės lizdų tipų. WiFi ryšiui naudojama PCIe ×1 sąsaja, o Bluetooth prijungiamas per USB 2.0. Pats Intel modulis yra M.2/NGFF A+E-key 2230 formato ir pagal numatytą komplektaciją jau sumontuotas adapterio plokštėje, todėl pagrindinis belaidžio ryšio modulis ir jo PCIe adapteris pateikiami jau surinkti. Adapteryje taip pat yra dvi RP-SMA Female antenų jungtys, o modulyje naudojamos dvi vidinės IPEX4 (MHF4) jungtys, kurios sujungia nuimamas išorines antenas su kompaktišku M.2 moduliu.

Komplekte yra dvi trijų dažnių juostų visakryptės dipolinės antenos, kurių stiprinimas siekia 5 dBi. Taip pat pridedami du IPEX4 (MHF4) į RP-SMA Female RF pigtail kabeliai, plastikinis IPEX4 (MHF4) jungčių dangtelis, PCIe adapterio plokštės tvirtinimo varžtas ir USB 2.0 kabelis Bluetooth ryšiui. Šie komplekte esantys komponentai skirti fiziniam plokštės montavimui, vidinio RF sujungimo išvedimui į išorines jungtis ir atskirai Bluetooth magistralės jungčiai, kurios reikia pagal adapterio konstrukciją. Kadangi modulis jau sumontuotas, o antenos, pigtail kabeliai, dangtelis, varžtas ir USB kabelis pateikiami kartu, komplekte yra visa nurodyta aparatinė įranga, reikalinga adapteriui įdiegti į suderinamą stacionarų kompiuterį ir prijungti jo WiFi bei Bluetooth funkcijas.
