Alfa HaLow-R

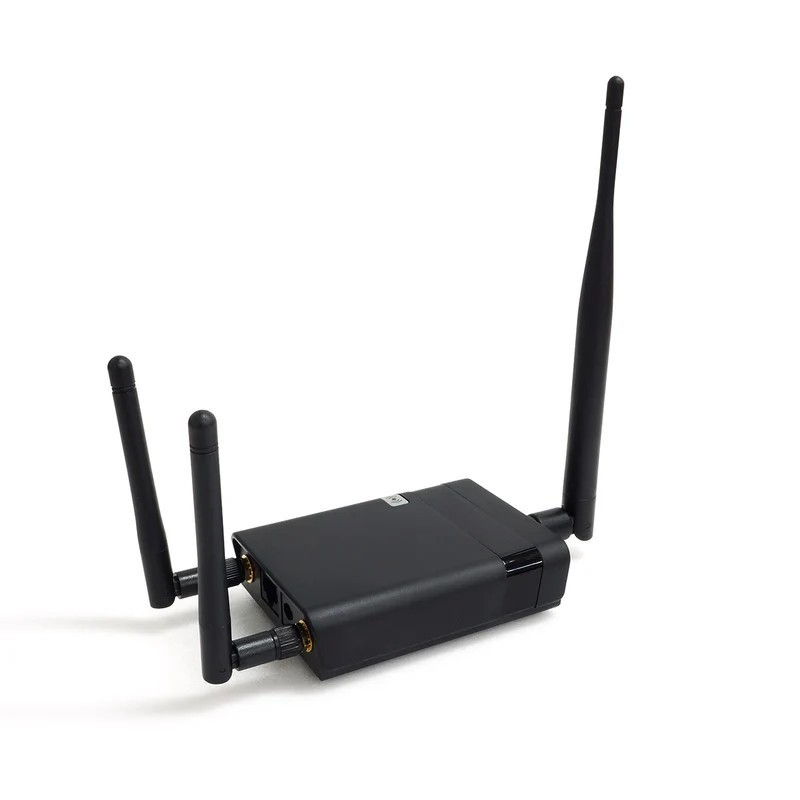

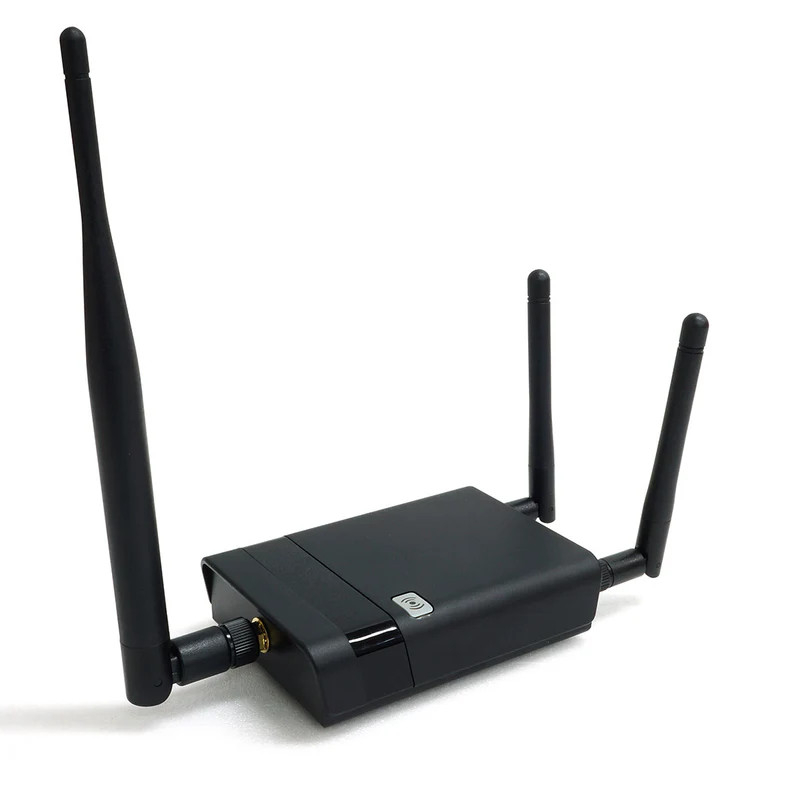

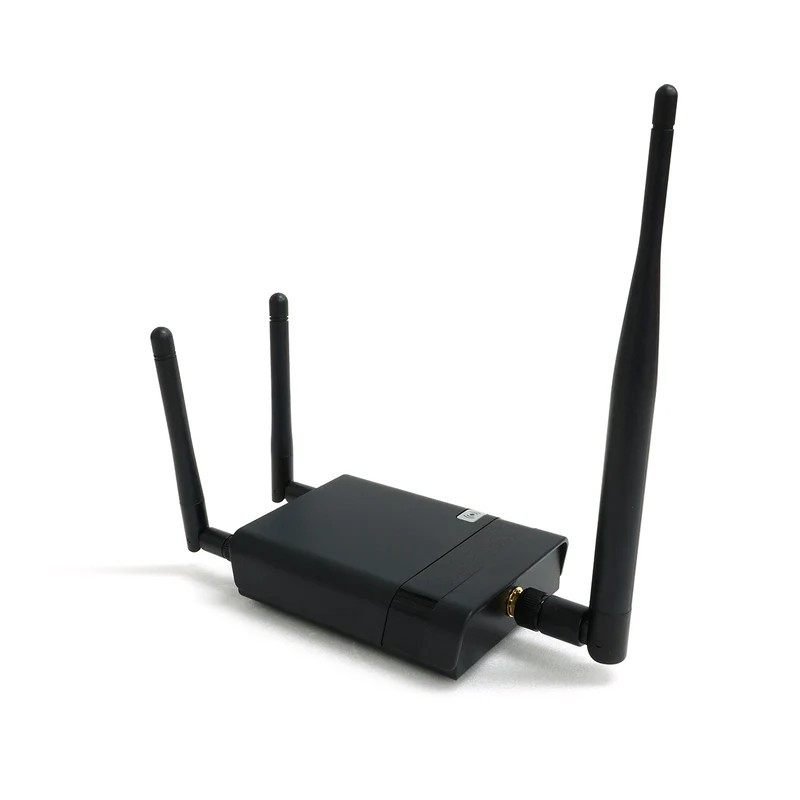

ALFA Network HaLow-R yra vidaus IoT maršrutizatorius ir tinklo plėstuvas, sujungiantis WiFi HaLow, pagrįstą IEEE 802.11ah standartu, ir įprastą 2,4 GHz WiFi 4 ryšį. HaLow radijo modulis veikia nelicencijuojamose žemesnėse nei 1 GHz dažnių juostose – 868 arba 915 MHz, palaiko 1, 2, 4 arba 8 MHz kanalo plotį ir duomenų perdavimo spartą nuo 150 kb/s iki 15 Mb/s. Šis ryšys skirtas didelio nuotolio ir itin mažų energijos sąnaudų belaidžiams tinklams kurti, todėl įrenginys suteikia atskirą ryšio kanalą įrenginiams, naudojantiems HaLow standartą. Šiam radijo moduliui skirtas atskiras SMA lizdas ir nuimama 3 dBi dipolinė antena.

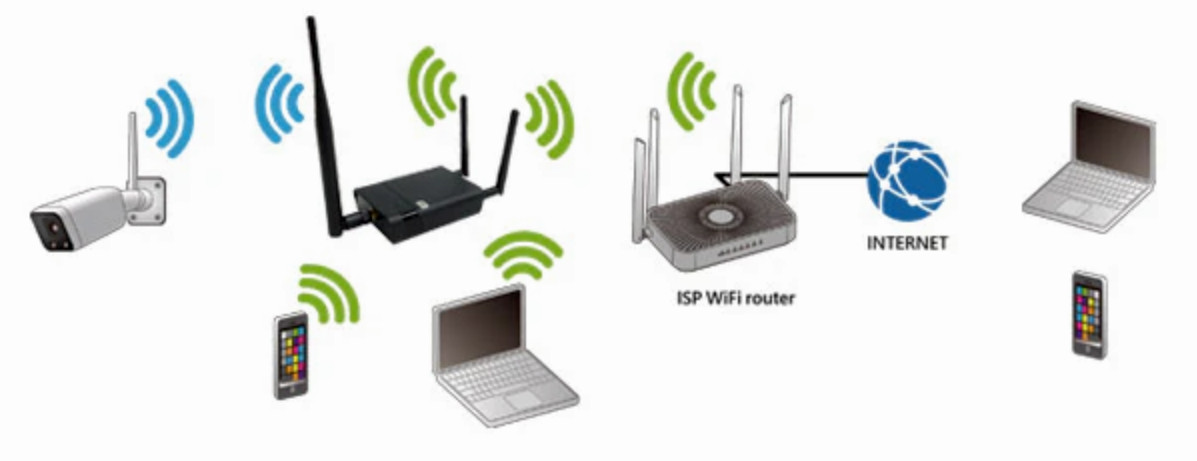

Be HaLow, maršrutizatorius palaiko IEEE 802.11n WiFi 4 standartą su 20 arba 40 MHz kanalais ir iki 300 Mb/s duomenų perdavimo sparta. Ši belaidžio ryšio dalis naudoja dvi RP-SMA jungtis ir dvi nuimamas 5 dBi dipolines antenas, skirtas 2,4 GHz tinklui. WiFi 4 ryšys leidžia bendrinti interneto prieigą su įprastais klientų įrenginiais, pavyzdžiui, nešiojamaisiais kompiuteriais ar išmaniaisiais telefonais, o HaLow sąsaja aptarnauja žemesnio dažnio tinklą. Viename vidaus įrenginyje sujungdamas abu belaidžio ryšio standartus, HaLow-R leidžia vienu metu prijungti tiek sub-1 GHz įrenginius, tiek standartinius 2,4 GHz klientus, todėl nereikia naudoti atskirų įrenginių skirtingiems belaidžio ryšio tinklams.

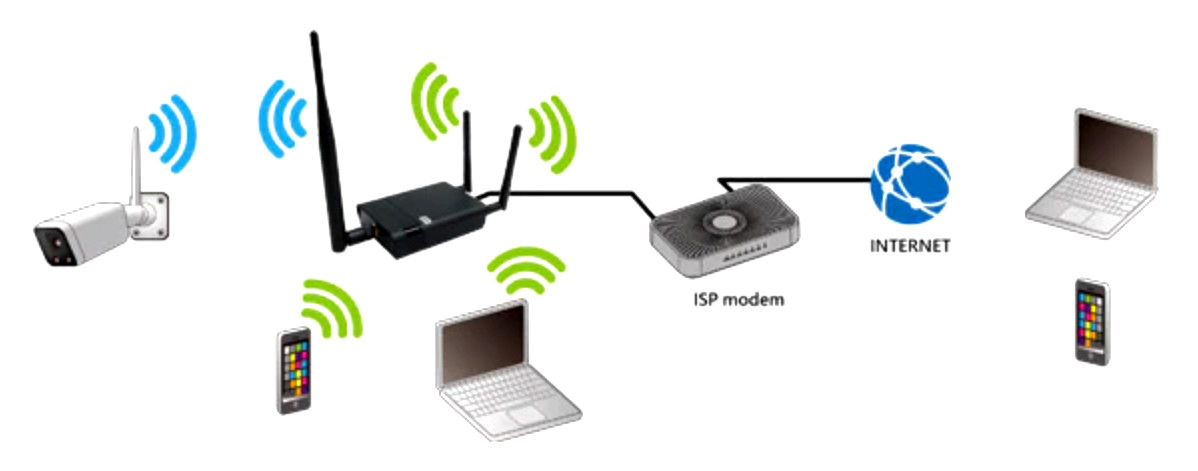

HaLow-R sukurtas naudojant du specializuotus lustų rinkinius: MediaTek MT7628, skirtą WiFi 4, ir Morse Micro MM6108, skirtą IEEE 802.11ah veikimui. Įrenginyje įdiegta 128 MB operatyviosios atminties ir 2 MB Flash atminties, o jo programinė įranga pagrįsta OpenWrt, kurios išeities kodas yra prieinamas. Ši platforma užtikrina maršrutizavimo ir belaidžio ryšio funkcijų veikimą. Prijungimui prie laidinio tinklo skirtas vienas Fast Ethernet prievadas su ESD apsauga, padedančia apsaugoti fizinę sąsają nuo elektrostatinių išlydžių. Taip pat įrengtas atstatymo mygtukas, leidžiantis prireikus greitai atkurti įrenginio veikimą diegimo ar priežiūros metu.

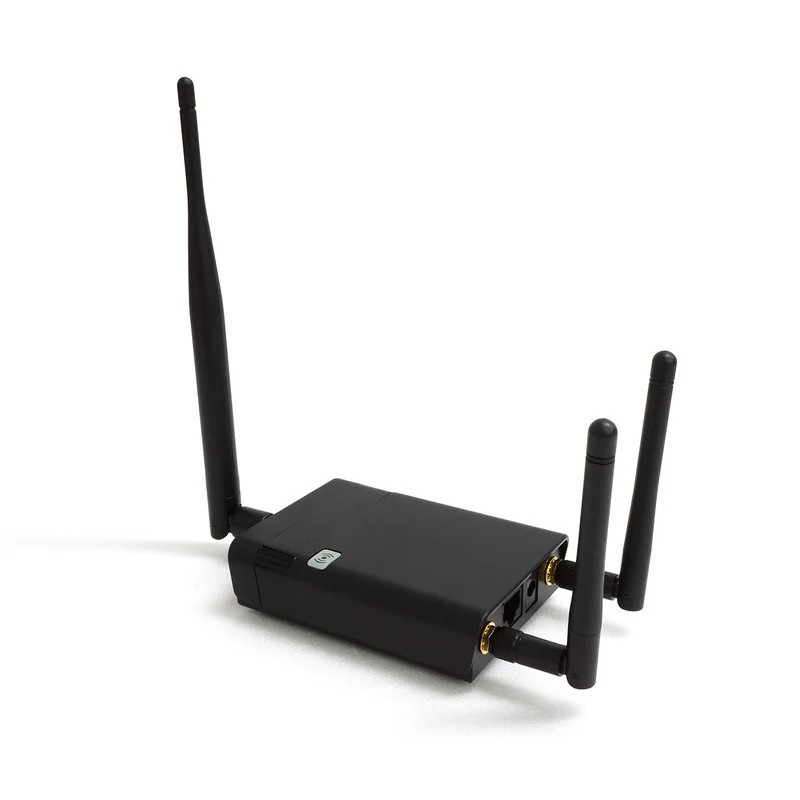

Atskiri šviesos diodų indikatoriai rodo maitinimo, Ethernet, WiFi, HaLow ir sistemos būseną, todėl pagrindines įrenginio funkcijas galima stebėti neatidarant valdymo sąsajos. Įrenginys maitinamas iš 12 V, 1 A nuolatinės srovės šaltinio, todėl jo maitinimo reikalavimai yra aiškiai apibrėžti. Ethernet prievadas, būsenos indikatoriai, atstatymo mygtukas ir maitinimo jungtis integruoti viename vidaus korpuse, todėl visi pagrindiniai prijungimo ir valdymo elementai yra patogiai pasiekiami. Kartu su OpenWrt programine platforma ir specializuota aparatine įranga toks išdėstymas leidžia lengvai integruoti maršrutizatorių į vidaus IoT ir įprastus tinklus.
