ALFA Network 4G LTE lauko antena 5 dBi IP67 N Female jungtis

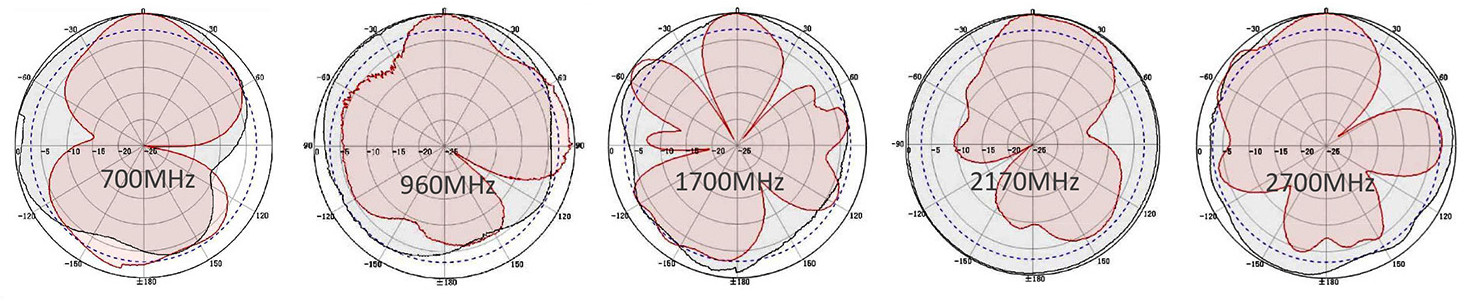

AOA-4G-5F yra visakryptė antena, skirta montuoti lauke ir veikianti 698–960 MHz bei 1710–2700 MHz dažnių diapazonuose, o jos nurodytas stiprinimas yra 4 / 5 dBi. Visakryptė spinduliavimo diagrama užtikrina 360° aprėptį horizontalioje plokštumoje, o 35° vertikalus spindulio plotis apibrėžia signalo pasiskirstymą vertikalioje plokštumoje. Antena naudoja vertikalią poliarizaciją, jos VSWR yra mažesnis nei 1,5, o impedansas siekia 50 omų, todėl šie parametrai apibrėžia pagrindines RF charakteristikas naudojant su suderinama įranga. Didžiausia įėjimo galia yra 100 W, todėl aiškiai nustatyta leistina prijungtų RF sistemų veikimo riba. Šios elektrinės ir spinduliavimo charakteristikos apibūdina antenos veikimą nurodytuose dažnių diapazonuose, kai nereikia jos tiksliai nukreipti konkretaus azimuto kryptimi.

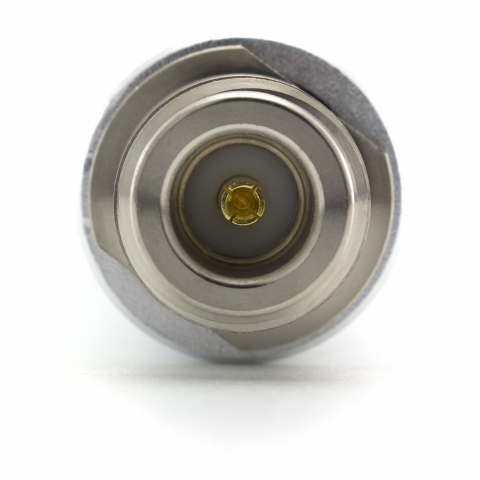

Antena turi N Female jungtį ir stiklo pluošto korpusą, pritaikytą montuoti ant stulpo. Ji gali būti montuojama ant 30–50 mm skersmens stulpų, todėl iš anksto aiškiai apibrėžiami mechaniniai montavimo reikalavimai. Plonas cilindrinis korpusas yra maždaug 20 mm skersmens ir 320 mm ilgio, o nurodytas svoris yra 250 g. Nominalus vėjo greitis yra 60 m/s, o nurodytas darbinės temperatūros diapazonas yra nuo −40 iki 70. Šios mechaninės ir aplinkos charakteristikos padeda įvertinti sąlygas, į kurias reikia atsižvelgti renkantis montavimo vietą ir planuojant įrengimą. Kompaktiški matmenys, montavimas ant stulpo ir integruota N Female sąsaja taip pat leidžia aiškiai įvertinti fizinio prijungimo ir antenos išdėstymo reikalavimus prieš naudojant ją su suderinama RF įranga.
