Ubiquiti Alarm Hub Kit signalizacijos sistemos valdymo rinkinys

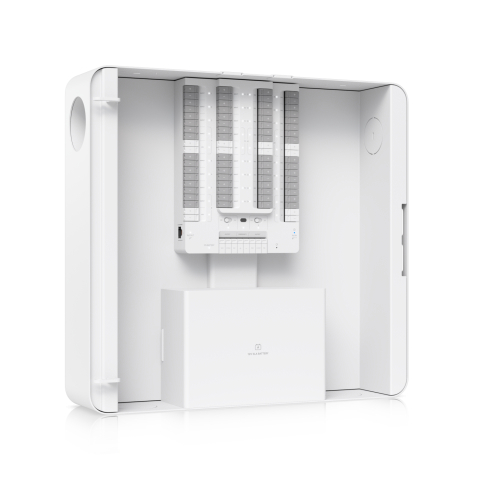

UP-AlarmHub-Kit – tai vidaus patalpoms skirtas, prie sienos montuojamas signalizacijos koncentratorius, sukurtas siekiant sujungti kelis signalizacijos įėjimus į vieną centralizuotą įrenginį. Jis turi 32 įėjimo jungtis signalizacijos jutikliams bei vieną specialų avarinį įėjimą, todėl aplink vieną koncentratorių galima sukurti struktūrizuotą signalizacijos sistemą. Skaitmeniniai įėjimai palaiko signalizacijos jutiklius su EOL rezistoriais nuo 1 iki 5,6 kΩ, o 1 kΩ rezistoriai yra įtraukti. Tai padeda apibrėžti, kaip jutiklių grandinės gali būti prižiūrimos ir prijungtos palaikomoje varžos srityje. Išėjimo valdymui koncentratorius turi du šlapio arba sauso tipo išėjimo relės. Šlapio tipo režimu kiekviena relė palaiko 12 V nuolatinę srovę esant 1 A, o sauso tipo režimu – 30 V nuolatinę srovę esant 1 A.

Produktas taip pat teikia pagalbinę maitinimo išvestį jutikliams, atskirtą į dešinę ir kairę puses, su trimis 12 V DC išvestimis kiekvienoje pusėje ir iš viso 1 A kiekvienoje pusėje. Šis išdėstymas palaiko aiškų padalijimą tarp jutiklių įėjimų, avarinio įėjimo, relinių išėjimų ir jutiklių maitinimo. Kartu šios charakteristikos daro įrenginį tinkamą vidaus signalizacijos sistemoms, kur daug laidinių jutiklių, reliniu būdu valdomų išėjimų ir pagalbinio jutiklių maitinimo reikia išdėstyti viename valdomame aparatūros bloke.

Šis koncentratorius maitinamas per PoE++ arba PoE+++ sąsają, taip pat gali būti maitinamas naudojant 12 V SLA akumuliatorių. Galima išėjimo galia priklauso nuo PoE įėjimo lygio: PoE+++ įėjimas užtikrina iki 68 W, o PoE++ įėjimas – iki 42 W. PoE sąsaja apima vieną PoE++/PoE+++ įėjimą, kurio nominali įtampa yra 54 V DC, o įėjimo galia – 60 W arba 90 W, ir vieną PoE+ išėjimą, kurio nominali įtampa yra 54 V DC, o galia – 30 W. Maksimalus įrenginio energijos suvartojimas yra 90 W, o tai apibrėžia viršutinę įrenginio galios ribą. Baterijos įkrovimas užtikrinamas 12 V SLA atsarginei baterijai 0,3 A srove, palaikant įrenginiui nurodytą baterijos įėjimą.

Tinklo ryšys užtikrinamas per vieną 10/100 MbE RJ45 prievadą, suteikiant šakotuvui laidinę tinklo sąsają integracijai su palaikoma UniFi Protect programinės įrangos aplinka. Vietiniai valdymo elementai apima vieną gamyklinių nustatymų atkūrimo mygtuką ir du sausas/šlapias jungiklius, atitinkančius aparatinėje įrangoje esančias relės režimo parinktis. Įrenginys taip pat turi W/B šviesos diodus, kurie tiesiogiai ant įrenginio rodo pagrindinę būseną. Šie maitinimo, tinklo ir valdymo elementai apibrėžia, kaip šakotuvas maitinamas, prijungiamas, konfigūruojamas ir palaikomas veikimo metu.

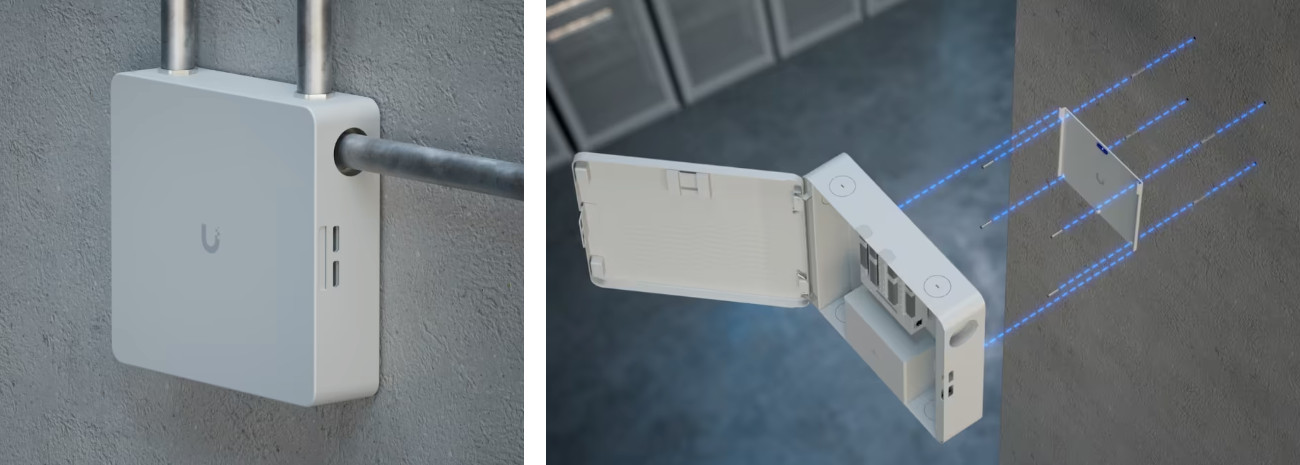

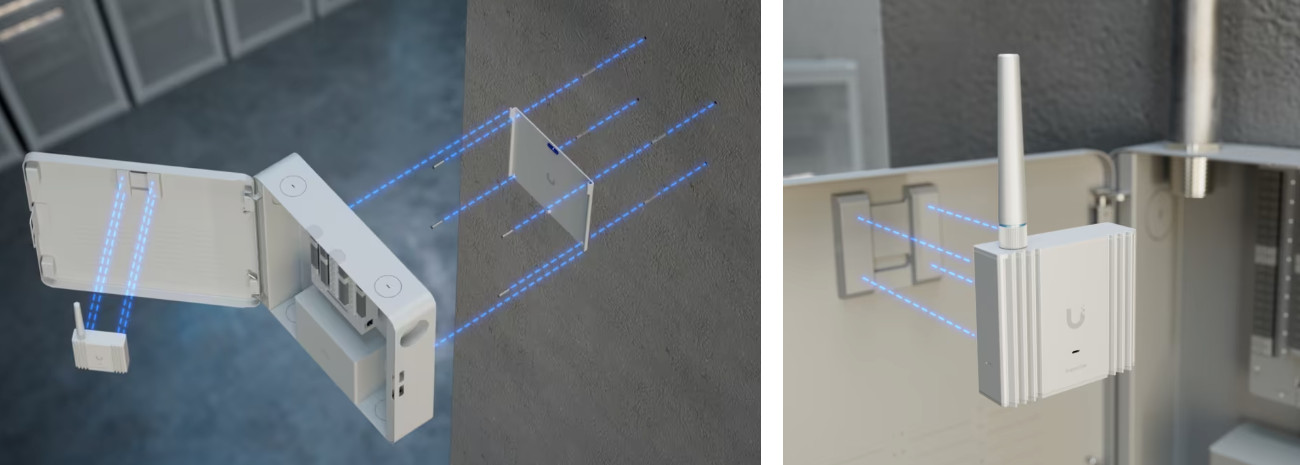

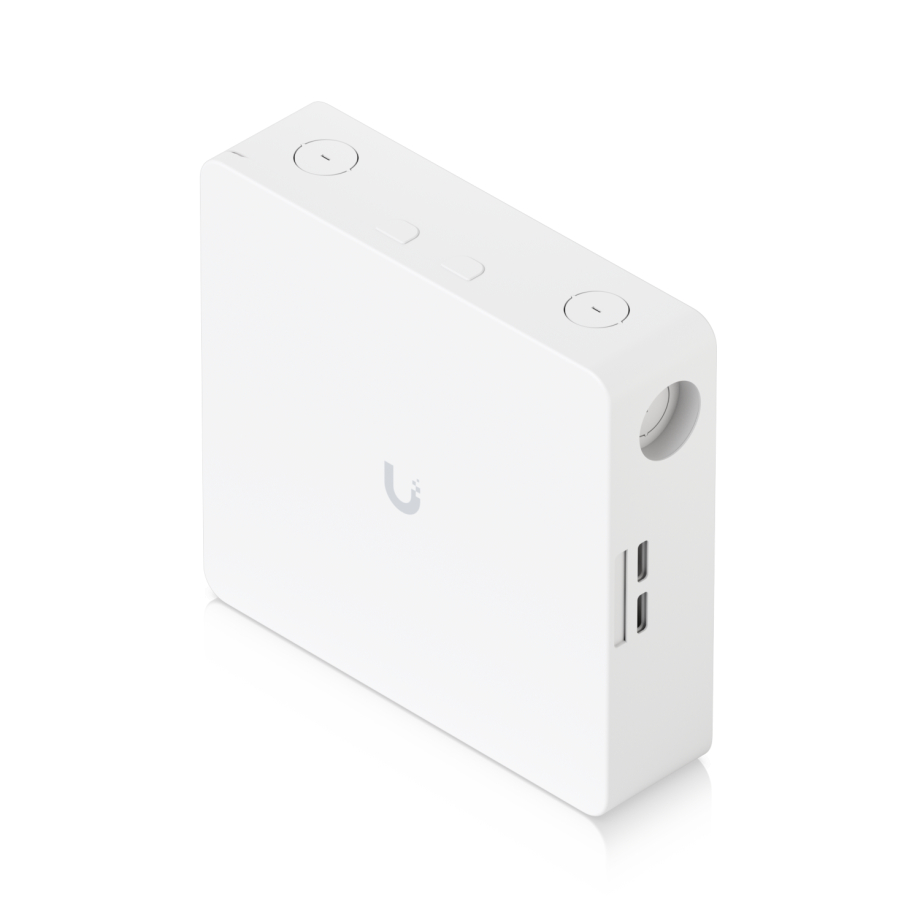

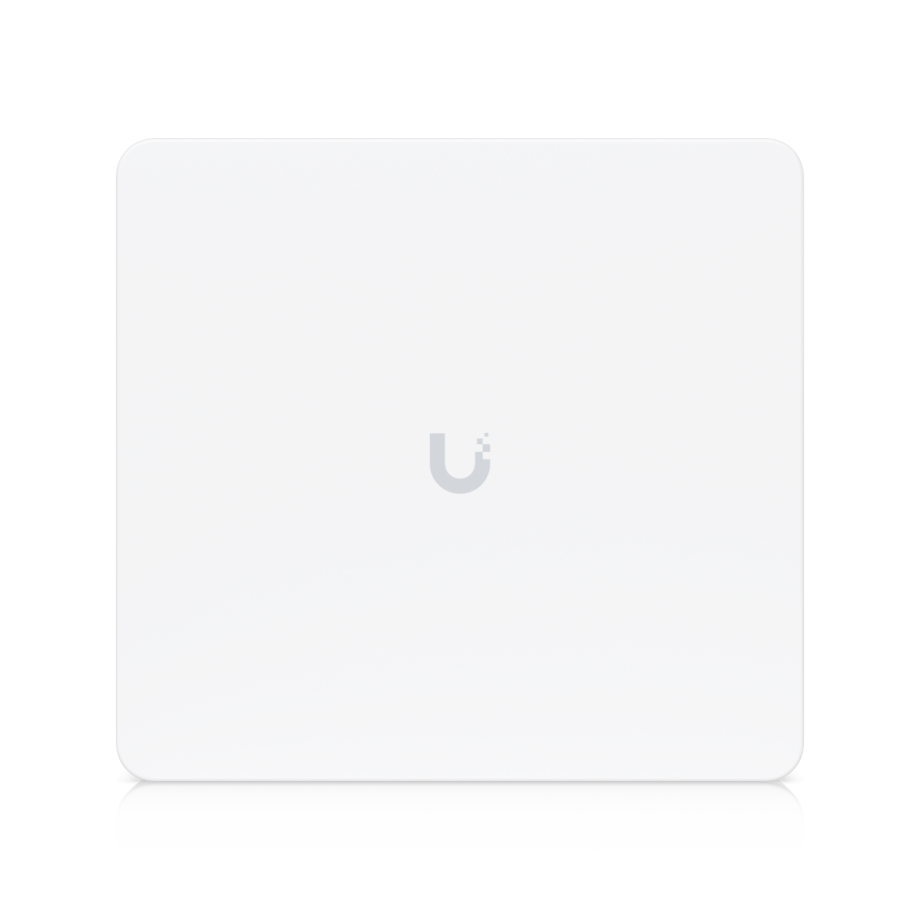

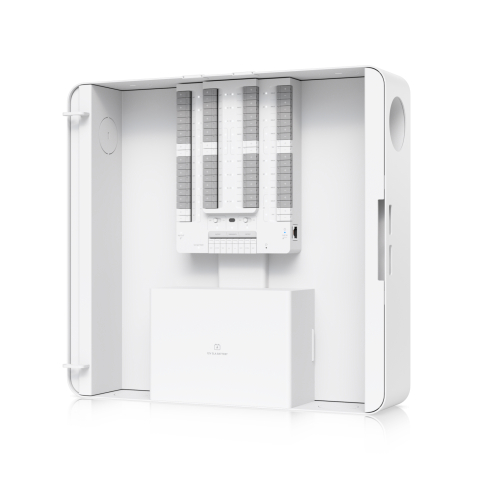

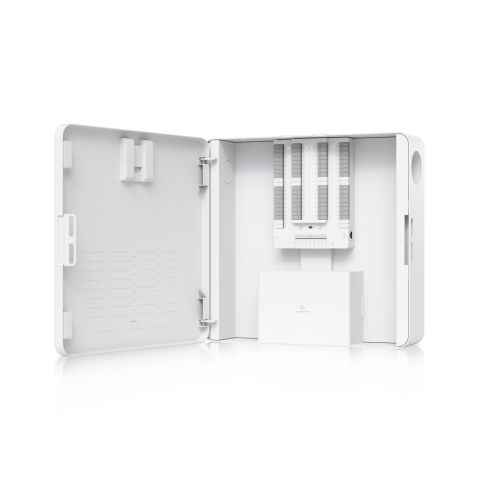

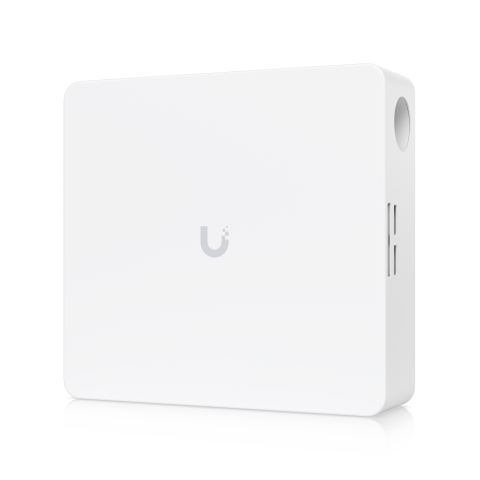

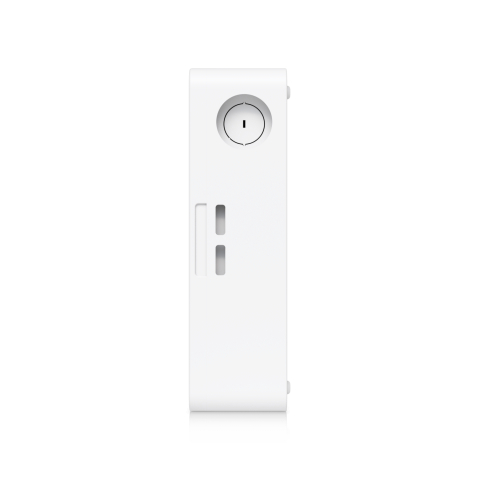

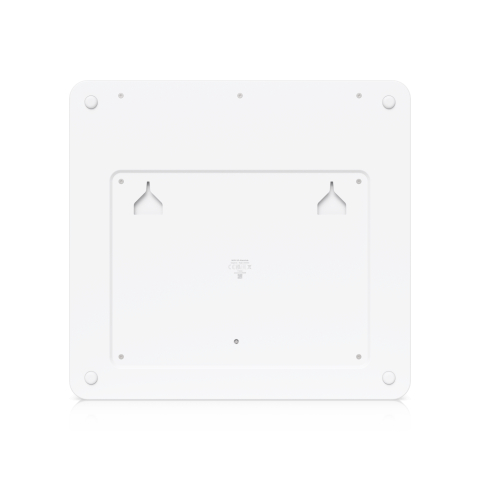

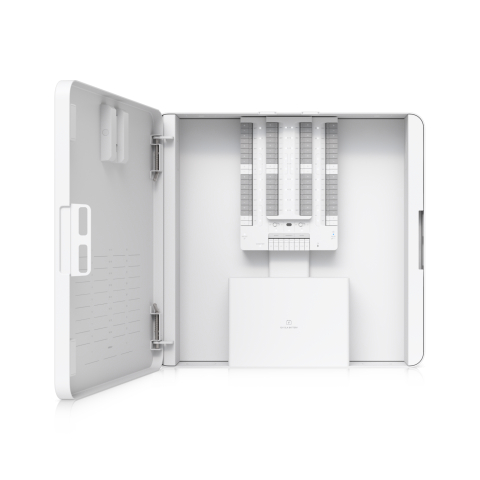

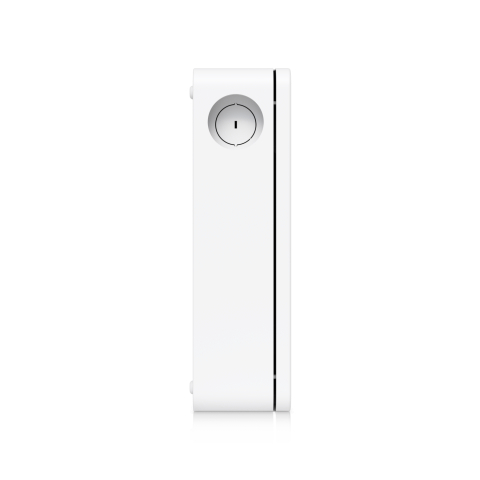

UP-AlarmHub-Kit yra skirtas montuoti patalpose ir tvirtinamas prie sienos. Jo korpuso matmenys yra 379 x 355 x 105 mm, todėl viename korpuse yra pakankamai vietos visai palaikomai įvesties, relės, maitinimo ir baterijų įrangai. Įrenginys sveria 8,3 kg, o laikiklis – 624 g, todėl montuojant reikia atsižvelgti į šakotuvą ir jo montavimo įrangą. Korpusas pagamintas iš SGCC plieno su polikarbonato dangčiu, derinant plieninį korpusą su dangčio medžiaga, nurodyta atskirai šiam produktui. Montavimo medžiaga taip pat yra SGCC plienas, suderinantis laikiklio konstrukciją su pagrindine įrangos konstrukcija.

Eksploatavimo sąlygos apibrėžtos temperatūrai nuo -10 iki 40 °C ir drėgniui nuo 5 iki 95 % be kondensato, o tai paaiškina aplinkos ribas, taikomas montavimui patalpose. Šakotuvas pažymėtas kaip atitinkantis NDAA reikalavimus ir turi CE, FCC bei IC sertifikatus. Programinės įrangos palaikymas pagrįstas UniFi Protect versija 7.0.88 ir vėlesnėmis. Taip pat apibrėžtas suderinamumas su mobiliosiomis programėlėmis: UniFi Protect iOS versija 3.3.0 ir vėlesnės bei UniFi Protect Android versija 3.2.0 ir vėlesnės. Šie montavimo ir programinės įrangos duomenys užbaigia produkto aprašymą, apibrėždami, kur ir kaip šis koncentratorius yra skirtas veikti.
