QuMax XR High Band LTE antena Teltonika RUT240/950/955/X09/X11

QuWireless QuMax XR LTE High Band sujungia kryptinę LTE anteną ir lauko korpusą, skirtą tam tikriems Teltonika maršrutizatoriams montuoti. Kryptinė antenos konstrukcija pritaikyta stacionarioms instaliacijoms, kai ryšį reikia palaikyti su toliau esančia bazine stotimi, o QuWireless šį modelį pristato kaip galingiausią kryptinę LTE anteną savo asortimente. Antena veikia 694–960 MHz ir 2,3–2,7 GHz dažnių ruožuose ir apima gaminiui nurodytas LTE bei 5G juostas. Šiuose diapazonuose palaikomos LTE/5G juostos naudojamos per tą pačią integruotą antenos struktūrą, todėl atskiros išorinės antenos nereikalingos. Apatiniame dažnių ruože stiprinimas siekia 6 dBi, o 2,3–2,7 GHz diapazone padidėja iki 13 dBi, kur High Band versija pasiekia didžiausią nurodytą stiprinimą.

Dviguba X-Pol poliarizacija derinama su 50 Ω varža, o spindulio plotis priklauso nuo dažnio. Apatiniame diapazone jis siekia 70°/70°, o 2,3–2,7 GHz ruože susiaurėja iki 30°/30°, todėl aukštesniais dažniais spinduliavimas labiau sutelkiamas numatyta kryptimi. Korpuse taip pat numatyta vieta originalioms vidinėms Teltonika GPS ir WiFi antenoms, kurias galima sumontuoti kartu su maršrutizatoriumi. Taip kryptinė LTE antena, maršrutizatorius ir pasirenkamos vidinės Teltonika antenos gali būti sujungti vienoje lauko instaliacijoje.

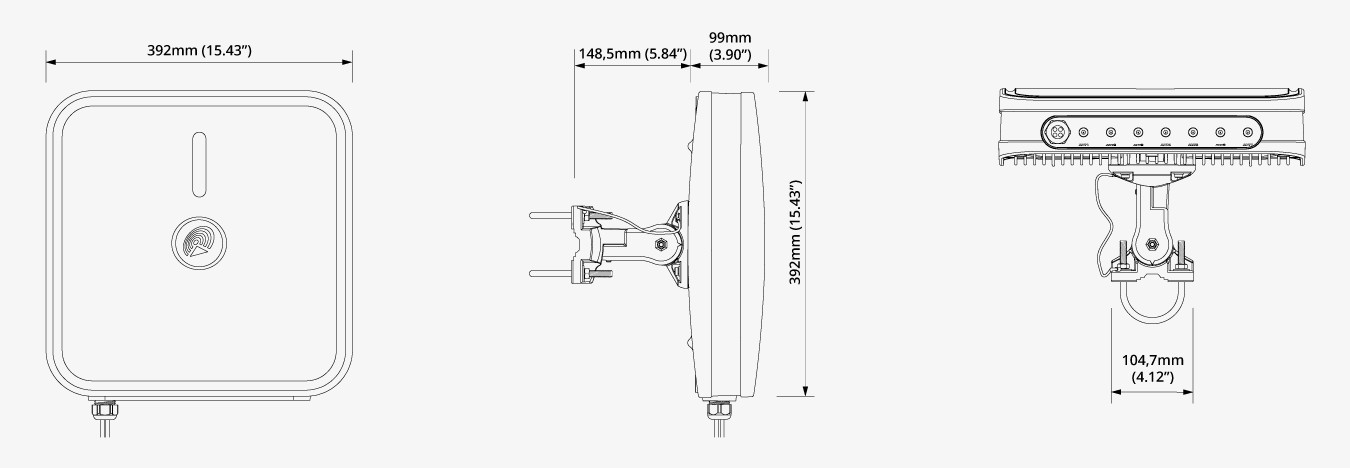

QuMax XR LTE High Band korpusas skirtas tiesiogiai integruoti suderinamus Teltonika maršrutizatorius, įskaitant RUT200, RUT240, RUT241, RUT900, RUT901, RUT950, RUT951, RUT955, RUT956, RUTX09 ir RUTX11. Maršrutizatorius montuojamas IP67 korpuso viduje, kuris pritaikytas naudoti lauke ir stacionarioms pramoninėms instaliacijoms. Universalus montavimo laikiklis leidžia tvirtinti įrenginį prie 25–66 mm skersmens stiebų, o rekomenduojamas korpuso priveržimo momentas yra 0,6–0,8 Nm. Darbinės temperatūros diapazonas siekia nuo -40 °C iki 80 °C, todėl visa sistema gali veikti nurodytomis aplinkos sąlygomis.

Ryšys užtikrinamas per RJ45, o Passive PoE palaikymas leidžia į tą pačią instaliaciją integruoti tinklo jungtį ir maitinimą. Kadangi maršrutizatorius montuojamas antenos korpuso viduje, aktyvus tinklo įrenginys tampa tos pačios fizinės konstrukcijos dalimi kaip ir kryptinė antena. Korpusas pagamintas iš ABS, aliuminio, PTFE ir stiklo pluošto bei atitinka IP67 apsaugos klasę. Kartu su maršrutizatoriui skirta vieta, tvirtinimo prie stiebo sistema ir galimybe viduje sumontuoti originalias Teltonika GPS ir WiFi antenas korpusas sudaro vientisą montavimo platformą suderinamiems QuMax XR LTE High Band sistemos maršrutizatoriaus ir antenos komponentams.
