QuMax Omni, skirtas TRB500 – lauko LTE antenos korpusas su GPS, IP67 ir didelio stiprinimo kryptine antena

QuMax for Teltonika RUTX09 – tai integruotas lauko antenos korpusas, kuriame viename įrenginyje sujungta didelės galios daugiabandė kryptinė LTE antena, įmontuota GPS antena ir vieta, skirta Teltonika RUTX09 maršrutizatoriui įmontuoti. Šis produktas taip pat suderinamas su RUTM09, todėl tą pačią korpuso koncepciją galima taikyti abiem palaikomais maršrutizatorių modeliais. Įdėjus maršrutizatorių ir antenas į vieną IP67 korpusą, sistema sukuria viską apimantį lauko įrenginį, kuriame ryšio įrenginys ir antenų sistema montuojami kartu, o ne kaip atskiri komponentai. Kryptinė LTE antena skirta tolimiesiems ryšiams su bazine stotimi.

Dėl to ji tinka stacionarioms instaliacijoms, kur anteną galima nukreipti į signalo šaltinį, siekiant pagerinti signalo priėmimą reikiamoje kryptyje. Ji skirta naudoti pramoninėse aplinkose, kur lauko ryšiui užtikrinti reikalinga galingesnė kryptinė LTE antena. Antena veikia 694–960 MHz, 1,7–2,2 GHz ir 2,2–2,7 GHz dažnių diapazonuose, palaikydama kelis LTE ir pasirinktus su 5G susijusius dažnių juostų diapazonus. Stiprinimas siekia iki 6 dBi, priklausomai nuo dažnių diapazono, o priekinio ir galinio signalo santykis, didesnis nei 8 dB, padeda sutelkti antenos veikimą pasirinkta kryptimi ir sumažinti signalo priėmimą iš už antenos.

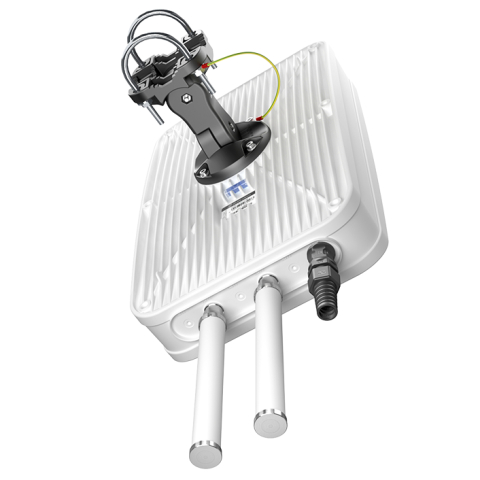

Korpusas skirtas eksploatacijai lauke ir viename apsaugotame korpuse sujungia suderinamą Teltonika maršrutizatorių su antenų sistema. Jo IP67 apsaugos klasė leidžia jį naudoti sudėtingomis oro sąlygomis, o darbinės temperatūros diapazonas nuo -40 °C iki 80 °C suteikia galimybę montuoti tiek šaltose, tiek karštose lauko aplinkose. Korpusas pagamintas iš ABS, aliuminio, PTFE ir stiklo pluošto – medžiagų, tinkamų patvariam lauko antenos korpusui. Montavimas galimas ant stiebų, kurių skersmuo yra nuo 25 iki 66 mm, todėl sistema tinka įprastoms lauko montavimo konstrukcijoms.

Korpuso matmenys yra 272 x 276 x 96 mm, o svoris – 1,8 kg, todėl jis išlieka kompaktiškas, tačiau viduje yra pakankamai vietos suderinamam maršrutizatoriui. Rekomenduojamas korpuso prisukimo sukimo momentas yra 0,6–0,8 Nm, o tai padeda montuotojams taikyti tinkamą prisukimo diapazoną surinkimo metu. RJ45 jungtis užtikrina laidinį tinklo ryšį per korpusą, todėl montavimas lieka tvarkingas viename lauko įrenginyje. LTE antena naudoja vertikalią poliarizaciją ir 50 Ω varžą. Jos 90° spindulio plotis abiejose plokštumose, su nurodyta ±30° paklaida, atspindi jos kryptinę konstrukciją ir leidžia tiksliai nukreipti anteną į pasirinktą aprėpties zoną. Integruota GPS antena suteikia padėties nustatymo galimybę be atskiro išorinio GPS antenos, taip užbaigdama lauko maršrutizatoriaus ir antenos konfigūraciją viename korpuse.
