QuPanel LTE High Power SISO antena, 10 m kabelis | Kryptinė didelio stiprinimo 4G LTE lauko antena

QuPanel LTE HP SISO yra kryptinė didelės galios daugiadažnė antena, pirmiausia skirta 4G LTE ryšiui, tačiau taip pat suderinama su 3G ir 2G tinklais. Kryptinė antenos konstrukcija ir 7 dBi stiprinimas skirti pagerinti mobiliojo ryšio signalo priėmimą kaimo ir priemiesčių vietovėse bei kitose vietose, kur mobiliojo ryšio signalas yra silpnas. Antena veikia plačiame dažnių diapazone nuo 0,694 iki 2,7 GHz ir apima daugelį LTE juostų, įskaitant gaminiui nurodytus LTE700, LTE800, LTE1800, LTE1900, LTE2100, LTE2300 ir LTE2600 diapazonus. Dėl tokio plataus veikimo diapazono tą pačią anteną galima naudoti su keliomis suderinamomis mobiliojo ryšio dažnių juostomis, nekeičiant antenos, kai tinklas veikia kitoje palaikomoje juostoje.

Antena veikia SISO konfigūracijoje ir yra suderinama su Teltonika RUT230, TRB140, TRB141, TRB142, TRB145, TRM240 ir TRM250, taip pat su kitais SISO LTE, 3G ir 2G modemais bei maršrutizatoriais. Ji skirta montuoti ant pastatų ir gali būti tvirtinama prie stulpo arba tiesiai prie sienos. Kryptinio veikimo, daugiadažnės aprėpties ir suderinamumo su SISO mobiliojo ryšio įranga derinys tinka įrenginiams, kuriuose anteną reikia nukreipti į pasiekiamą mobiliojo ryšio signalą, o prijungtas modemas arba maršrutizatorius išlieka esamos tinklo infrastruktūros dalimi.

Visuose trijuose veikimo dažnių diapazonuose QuPanel LTE HP SISO išlaiko nurodytą 7 dBi stiprinimą: 0,694–0,96 GHz, 1,7–2,2 GHz ir 2,2–2,7 GHz. Antena naudoja ±45° poliarizaciją, o jos spindulio plotis yra 70°/70° ±15°, todėl apibrėžiamas kryptinis radijo signalas, skirtas perdavimui ir priėmimui sutelkti į pasirinktą sritį. 50 Ω varža nurodyta naudojimui su suderinama mobiliojo ryšio įranga. Antena neapsiriboja keliomis atskiromis LTE dažnių reikšmėmis, o apima platų palaikomų LTE juostų rinkinį šiuose diapazonuose, todėl užtikrinama gaminiui nurodytoms LTE juostoms reikalinga dažnių aprėptis, kartu išlaikant suderinamumą su 3G ir 2G ryšiu.

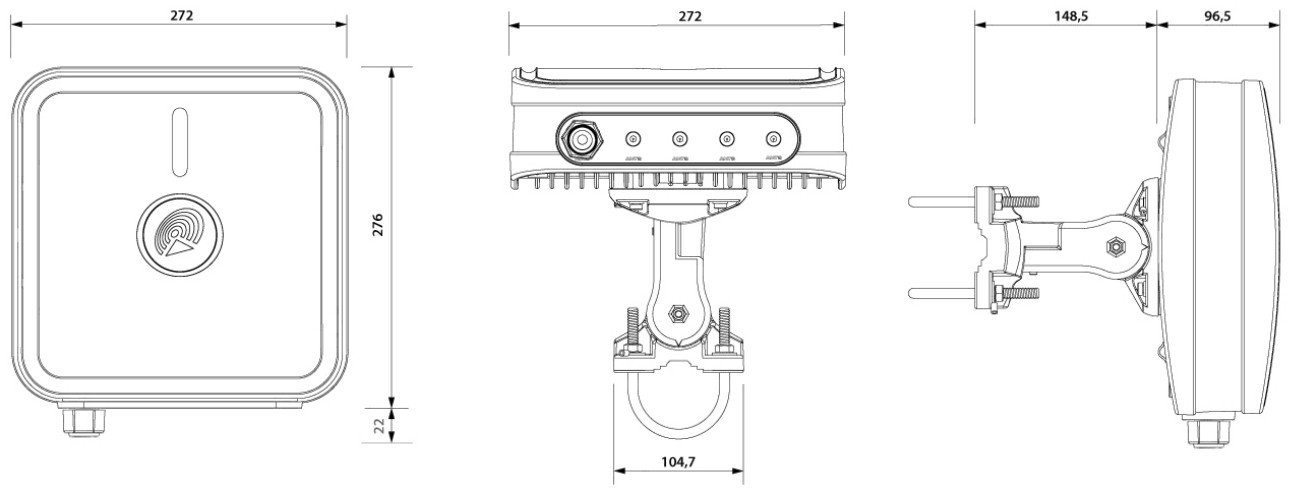

Montavimui lauke antena turi IP67 apsaugos klasės korpusą ir yra skirta veikti nuo -40 °C iki 75 °C temperatūroje. Šios savybės leidžia ją nuolat naudoti lauke tomis aplinkos sąlygomis, kurias apima nurodyta apsaugos klasė ir darbinės temperatūros diapazonas. Su antena pateikta tvirtinimo sistema skirta montuoti tiek ant stulpo, tiek ant sienos ir atitinka numatytą montavimą ant pastatų. Nuo aplinkos poveikio apsaugotas korpusas, platus veikimo dažnių diapazonas, kryptinė spinduliavimo charakteristika ir pastovus 7 dBi stiprinimas apibūdina QuPanel LTE HP SISO kaip lauko mobiliojo ryšio anteną, skirtą LTE, 3G arba 2G ryšį nukreipti į pasiekiamą tinklo signalą.
