Dual Antenna Magnetic Base ARS-AS02T – magnetinis pagrindas dviem antenoms

ARS-AS02T yra magnetinis antenų laikiklis, skirtas naudoti patalpose su WiFi įranga, naudojančia dvi antenas. Jis leidžia abi antenas įrengti tam tikru atstumu nuo prijungto įrenginio ir kartu išlaikyti jas ant vieno bendro pagrindo. Magnetiniame pagrinde įrengti du RP-SMA Female jungties taškai antenoms prijungti, o integruotas magnetas pritvirtina laikiklį prie tinkamo montavimo paviršiaus. Tokia konstrukcija aiškiai apibrėžia montavimo principą: laikiklis skirtas WiFi įrangai su dviem antenomis, tvirtinamas magnetiniu būdu ir abu antenų prijungimo taškai sutelkti ant vieno nuo įrenginio nutolusio pagrindo.

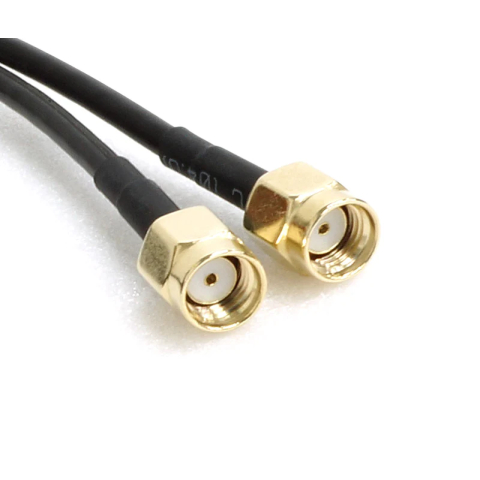

Laikiklis su WiFi įranga sujungiamas dviem integruotais RG-174 RF kabeliais, kurių kiekvieno ilgis yra 2 m. Abu kabeliai baigiasi RP-SMA Male jungtimis, todėl susidaro tiesioginė jungčių schema nuo dviejų RP-SMA Female antenų jungčių pagrinde iki prijungto įrenginio. Konstrukcija veikia 0–8 GHz dažnių diapazone, o jos varža yra 50 Ohm. Magnetinis pagrindas, du antenų prijungimo taškai ir du atitinkami RF kabeliai sudaro vientisą ARS-AS02T sprendimą, leidžiantį dvi suderinamas antenas įrengti atokiau nuo susijusio WiFi įrenginio ir kartu išlaikyti numatytą RP-SMA jungčių konfigūraciją.
